IMC0603ER8N2J、IMC0603ER8N2J01、CM160808-8N2JL对比区别

高亮显示差异参数

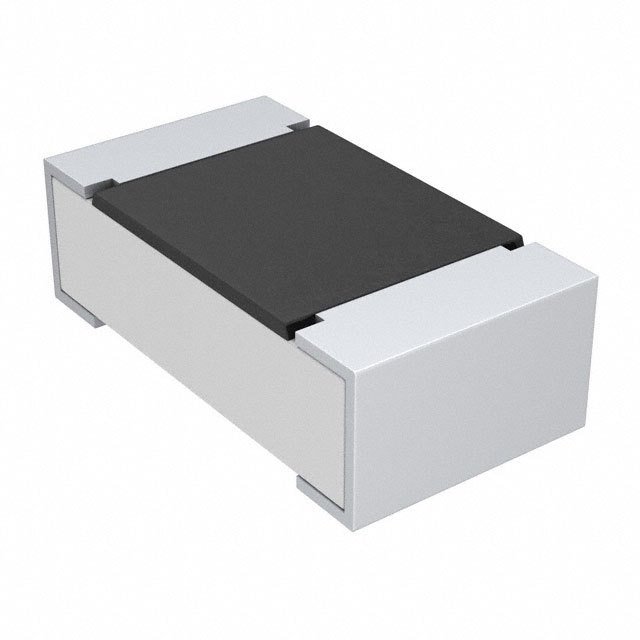

型号 IMC0603ER8N2J IMC0603ER8N2J01 CM160808-8N2JL

描述 Inductor High Frequency Chip Wirewound 8.2nH 5% 100MHz 30Q-Factor Ceramic 400mA 280mOhm DCR 0603 T/RInd Chip Wirewound 8.2nH 5% 250MHz 30Q-Factor Ceramic 700mA 0603 T/R0603 8.2nH ±5% 400mA

数据手册 ---

制造商 Vishay Dale (威世达勒) Vishay Dale (威世达勒) Bourns J.W. Miller (伯恩斯)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 1608 1608 1608

封装 0603 0603 0603

引脚数 - - 2

额定电流 400 mA 700 mA 400 mA

容差 ±5 % ±5 % ±5 %

自谐频率 3.5 GHz 4.6 GHz 3.5 GHz

测试频率 100 MHz 250 MHz 100 MHz

电阻(DC） ≤280 mΩ ≤100 mΩ ≤280 mΩ

电感 8.2 nH - 0.0082 µH

Q值 30.0 - 9.0

屏蔽 No - -

电感公差 ±5 % - ±5 %

工作温度(Max) 100 ℃ - 100 ℃

工作温度(Min) 40 ℃ - -40 ℃

电阻(DC Max) 280 mΩ - 0.28 Ω

长度 1.6 mm 1.6 mm 1.6 mm

宽度 0.8 mm 0.8 mm 0.8 mm

封装(公制) 1608 1608 1608

封装 0603 0603 0603

高度 0.8 mm - 0.95 mm

工作温度 -40℃ ~ 100℃ -40℃ ~ 125℃ -40℃ ~ 100℃

产品生命周期 Obsolete Active Obsolete

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
