89114-0101HA、90635-1142、89114-0101对比区别

高亮显示差异参数

型号 89114-0101HA 90635-1142 89114-0101

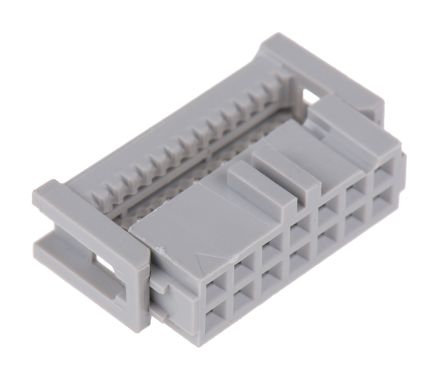

描述 3M  89114-0101HA  线至板连接器, 凸起&卡扣, 891系列, 14 触点, 插座, 2.54 mm, IDC / IDT, 2 排MOLEX  90635-1142  线至板连接器, QF-50 90635系列, 14 触点, 插座, 2.54 mm, IDC / IDT, 2 排3M  89114-0101  线至板连接器, 891系列, 14 触点, 插座, 2.54 mm, IDC / IDT, 2 排

数据手册 ---

制造商 3M Molex (莫仕) 3M

分类 线对板连接器线对板连接器线对板连接器

引脚数 14 - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 14 14 14

极性 Female Female Female

线规 26AWG ~ 28AWG - 26AWG ~ 28AWG

触点电镀 Gold, Gold over Nickel Gold Gold Flash, Gold

额定电流 1 A 1 A 1 A

绝缘电阻 1000 MΩ 1000 MΩ 1000 MΩ

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 -

针脚数 14 14 14

拔插次数 100 300 -

触点额定电流 1 A - -

额定电流(Max) 1 A 1A/触头 1.5 A

工作温度(Max) 105 ℃ 85 ℃ 105 ℃

工作温度(Min) -55 ℃ -25 ℃ -55 ℃

灼热丝测试标准 - Non-Compliant -

无卤素状态 - Not Low Halogen -

电路数 - 14 -

接触电阻 - 20.0 mΩ -

额定电压 - 250VAC, 250VDC -

接触电阻(Max) - 20 mΩ -

长度 22.4 mm 22.38 mm 22.4 mm

宽度 6.10 mm 7.1 mm 6.10 mm

高度 10.7 mm 9.31 mm 10.7 mm

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Gray Black Gray

颜色 Gray Black Gray

触点材质 Phosphor Bronze Copper Phosphor Bronze

材质 Polybutylene Terephthalate - -

重量 1.8143696 kg - 1.8143696 kg

工作温度 -55℃ ~ 105℃ -25℃ ~ 85℃ -55℃ ~ 105℃

外壳材质 Plastic - Plastic

产品生命周期 Active Active Active

包装方式 Bulk Tray Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

REACH SVHC标准 No SVHC - No SVHC

军工级 - Yes -
