LT1084CT-5#PBF、LT1085CT-5#PBF、LT1086CT-5#PBF对比区别

高亮显示差异参数

型号 LT1084CT-5#PBF LT1085CT-5#PBF LT1086CT-5#PBF

描述 LINEAR TECHNOLOGY  LT1084CT-5#PBF  固定电压稳压器, LDO, 2.6V至20V, 1.3V压差, 5V输出, 5A输出, TO-220-3LINEAR TECHNOLOGY  LT1085CT-5#PBF  固定电压稳压器, LDO, 2.6V至20V, 1.3V压差, 5V输出, 3A输出, TO-220-3LINEAR TECHNOLOGY  LT1086CT-5#PBF  固定电压稳压器, LDO, 2.55V至20V, 1.3V压差, 5V输出, 1.5A输出, TO-220-3

数据手册 ---

制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) Linear Technology (凌力尔特)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Through Hole Through Hole Through Hole

引脚数 3 3 3

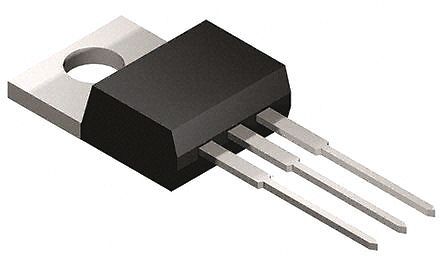

封装 TO-220-3 TO-220-3 TO-220-3

输出接口数 1 1 1

输入电压(DC) 20.0V (max) 20.0V (max) 20.0V (max)

输出电压 5 V 5 V 5 V

输出电流 5 A 3 A 1.5 A

供电电流 10 mA 10 mA 10 mA

针脚数 3 3 3

耗散功率 45000 mw 30000 mW 15000 mW

静态电流 10 mA 5 mA 5 mA

跌落电压 1.3 V 1.3 V 1.3 V

输入电压(Max) 20 V 20 V 20 V

输入电压(Min) 2.6 V 2.6 V 2.55 V

输出电压(Min) 5 V 5 V 5 V

输出电流(Max) 5 A 3 A 1.5 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) 0 ℃ 0 ℃ 0 ℃

耗散功率(Max) 45000 mw 30000 mW 15000 mW

电源电压(Min) 6.5 V - 6.5 V

输入电压 ≤25 V ≤25 V ≤20 V

精度 ±1 % ±1 % -

电源电压(Max) 20 V - -

长度 10.54 mm 10.54 mm 10.54 mm

宽度 4.57 mm 4.57 mm 4.57 mm

高度 15.75 mm 9.4 mm 9.4 mm

封装 TO-220-3 TO-220-3 TO-220-3

工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ 0℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Each Each Each

RoHS标准

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
