292253-5、S5B-PH-K-S(LF)(SN)对比区别
型号 292253-5 S5B-PH-K-S(LF)(SN)

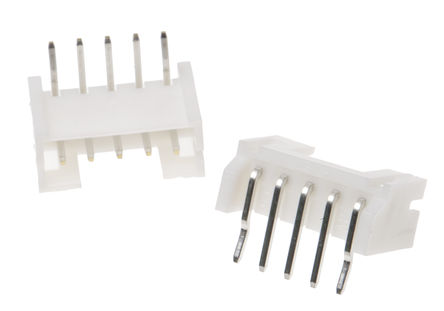

描述 TE Connectivity 2.0mm 标准类型单排印刷电路板通孔安装管座 - CT 系列CT 系列 2.0mm 标准类型单排印刷电路板安装插头式支柱管座，接受 22 至 28 AWG 电线尺寸。 这些插头式印刷电路板支柱管座部分有罩，采用标准通孔垂直或水平板安装，带弯曲支脚，可帮助固定印刷电路板。这些 CT 系列插头式印刷电路板支柱管座的引脚触点为镀锡黄铜，且外壳由 UL94V-0 尼龙 66 热塑性塑料制成。 有关合适的配接产品，请参见库存号 680-1294 和 681-1623（典型）。### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案，用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号，这是一个用于制作线束的共用端接连接器系统。 2 种端接方法：IDC，压接 散线互连 电路范围 2-30 AWG 22∼30 纽结，用于自锁在木板上 应用包括： 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方JST (JAPAN SOLDERLESS TERMINALS) S5B-PH-K-S (LF)(SN) 线至板连接器, 侧部进入, PH系列, 5 触点, 针座, 2 mm, 通孔安装, 1 排
数据手册 --
制造商 TE Connectivity (泰科) JST (日本压着端子)
分类 线对板连接器线对板连接器
安装方式 Through Hole Through Hole
封装 - 插座 P=2mm
引脚间距 2.00 mm 2.00 mm
触点数 5 5
极性 Male Male
触点电镀 Tin Tin
额定电流 2 A 2 A
绝缘电阻 - 1000 MΩ
排数 1 1
针脚数 5 5
额定电流(Max) 4A/触头 2 A
工作温度(Max) 105 ℃ 85 ℃
工作温度(Min) -30 ℃ -25 ℃
额定电压 125 VAC 100 V
接触电阻(Max) 20 mΩ 20 mΩ
额定电压(AC) 125 V -
方向 Right Angle -
易燃性等级 UL 94 V-0 -
长度 11.8 mm 11.9 mm
宽度 8.8 mm 7.6 mm
高度 4 mm 4.8 mm
封装 - 插座 P=2mm
引脚间距 2.00 mm 2.00 mm
针脚长度 4.5 mm -
外壳颜色 Natural White
颜色 Natural Natural
触点材质 Brass Brass
材质 Nylon Polyamide (PA)
工作温度 -30℃ ~ 105℃ -25℃ ~ 85℃
外壳材质 Nylon 6/6 Nylon
产品生命周期 Active Active
包装方式 Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC版本 2015/06/15 2015/12/17
ELV标准 Compliant -
REACH SVHC标准 No SVHC -
ECCN代码 EAR99 -
HTS代码 8536694040 -
