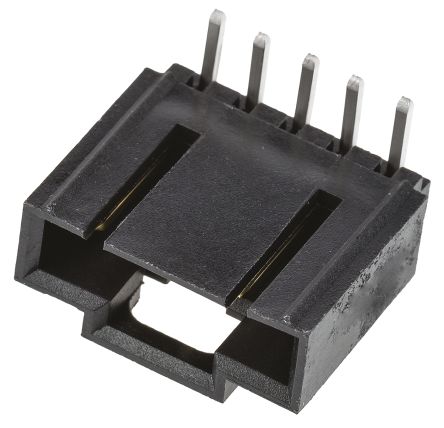

5-103673-4、70553-0004、103673-4对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 5-103673-4 70553-0004 103673-4

描述 AMPMODU MTE IDC 2.54mm 有罩闭锁型单排管座AMPMODU MTE IDC 有罩闭锁型 2.54mm 印刷电路板安装单排插头式管座采用额定 94V-0 黑色热塑性材料制成,带方形直角支柱,并提供印刷电路板压制装置(部件号 X-103672-X 和 X-103904-X)。 这些 AMPMODU MTE IDC 有罩闭锁印刷电路板管座以 2.54mm 中心线形式预载,带黄铜绝缘位移引脚触点,并有电镀类型可选: **部件号 X-103904-X、X-103906-X **和** X-104935-X**:双工电镀,触点区域镀 0.00076mm 金,焊接区域最低镀 0.00254mm 锡,且整个支柱均底镀 0.00127mm 镍 **部件号 X-103635-X 和 X-103673-X:**双工电镀,触点区域镀 0.00038mm 金,焊接区域最低镀 0.00254mm 锡,且整个支柱均底镀 0.00127mm 镍 **部件号 X-103634-X 和 X-103672-X**:0.00127mm 镍上镀 0.00254mm 锡(整个 支柱)### TE Connectivity AMPMODU MTE 系列Amp Modu MTE 通过 0.025 英寸的导柱技术提供导线对电路板和导线对导线连接器。提供单排引脚外壳、插座、直向和直角插头。绝缘位移技术/放松压接 正向锁闭极化 完全密封的盒设计 经证实的 Amp Modu 插座触点设计双悬臂,内置反过应力MOLEX  70553-0004  线至板连接器, 直角, SL 70553系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排5 位置 单排 2.54 mm 600 V AmpModu 插头

数据手册 ---

制造商 TE Connectivity (泰科) Molex (莫仕) TE Connectivity (泰科)

分类 线对板连接器线对板连接器线对板连接器

基础参数对比

安装方式 Through Hole Through Hole Through Hole

封装 100 - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 5 5 5

极性 Male Male Male

触点电镀 Tin Gold Tin Lead

额定电流 3 A 3 A 3 A

绝缘电阻 5000 MΩ 1000 MΩ 5000 MΩ

排数 1 1 1

方向 Right Angle Right Angle Right Angle

易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0

针脚数 5 5 5

安装角度 90.0 ° - 90.0 °

额定电流(Max) 3A/触头 3A/触头 3A/触头

工作温度(Max) 105 ℃ 105 ℃ 105 ℃

工作温度(Min) -65 ℃ -40 ℃ -65 ℃

额定电压 250 VAC 250 V -

接触电阻(Max) 15 mΩ 30 mΩ 15 mΩ

额定电压(DC) - 250 V -

灼热丝测试标准 - Non-Compliant -

无卤素状态 - Not Low Halogen -

电路数 - 5 -

拔插次数 - 50 -

额定电压(Max) - 250 V -

触点额定电流 - - 3.00 A

长度 15.24 mm 15.25 mm 15.2 mm

宽度 13.59 mm 13.59 mm 13.6 mm

高度 6.99 mm 6.99 mm 6.99 mm

封装 100 - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

颜色 Black Black Black

触点材质 Brass Phosphor Bronze Brass

材质 Thermoplastic Brass -

工作温度 -65℃ ~ 105℃ -40℃ ~ 105℃ -65℃ ~ 105℃

外壳材质 Thermoplastic Thermoplastic Thermoplastic

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

ELV标准 Compliant Compliant Non-Compliant

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 - -

ECCN代码 EAR99 - EAR99

HTS代码 8536694040 - 8536694040
