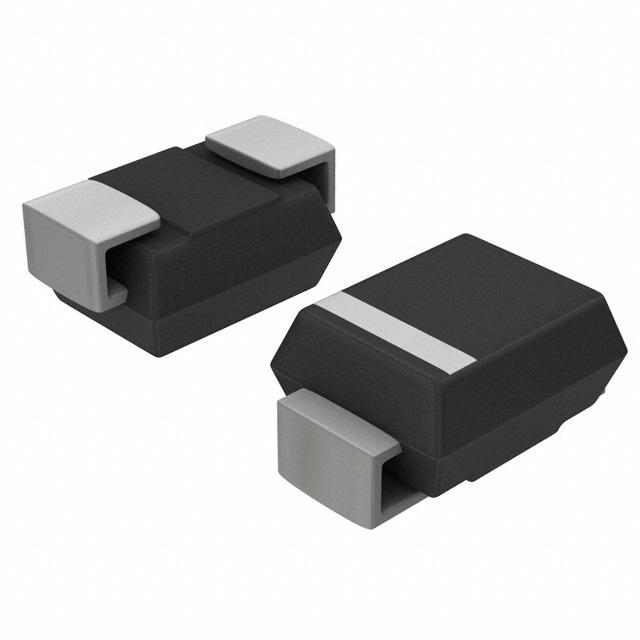

SMCJ43CA、SMCJ43CA-TP、SMCJ40CA-E3/57T对比区别
型号 SMCJ43CA SMCJ43CA-TP SMCJ40CA-E3/57T
描述 LITTELFUSE SMCJ43CA TVS二极管, TVS, SMCJ系列, 双向, 43 V, 69.4 V, DO-214AB, 2 引脚ESD 抑制器/TVS 二极管 43V 1500 WattsVISHAY SMCJ40CA-E3/57T TVS二极管, TVS, TRANSZORB SMCJ系列, 双向, 40 V, 64.5 V, DO-214AB, 2 引脚
数据手册 ---
制造商 Littelfuse (力特) Micro Commercial Components (美微科) Vishay Semiconductor (威世)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 DO-214AB-2 DO-214AB-2 DO-214AB
额定电压(DC) - 43.0 V 40.0 V
工作电压 43 V 43 V -
额定功率 - 1.50 kW 1.50 kW
击穿电压 50.3 V 47.8 V 49.1 V
电路数 1 1 1
钳位电压 69.4 V 69.4 V 64.5 V
测试电流 1 mA 1 mA 1 mA
脉冲峰值功率 1500 W 1500 W 1.5 kW
最小反向击穿电压 47.8 V 47.8 V 44.4 V
击穿电压 47.8 V 47.8 V -
工作温度(Max) 150 ℃ 175 ℃ 150 ℃
工作温度(Min) -65 ℃ -55 ℃ -55 ℃
工作结温 -65℃ ~ 150℃ -55℃ ~ 175℃ -
额定电流 - - 23.3 A
针脚数 2 - 2
耗散功率 1.5 kW - 1500 W
最大反向击穿电压 52.8 V - 49.1 V
工作结温(Max) - - 150 ℃
长度 - 7.11 mm 7.11 mm
宽度 - 6.22 mm 6.22 mm
高度 - 2.62 mm 2.62 mm
封装 DO-214AB-2 DO-214AB-2 DO-214AB
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 150℃
重量 - - 0.211 g
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 - EAR99
