IRF540ZS、IRF540ZSTRLPBF、IRF540ZSPBF对比区别

高亮显示差异参数

型号 IRF540ZS IRF540ZSTRLPBF IRF540ZSPBF

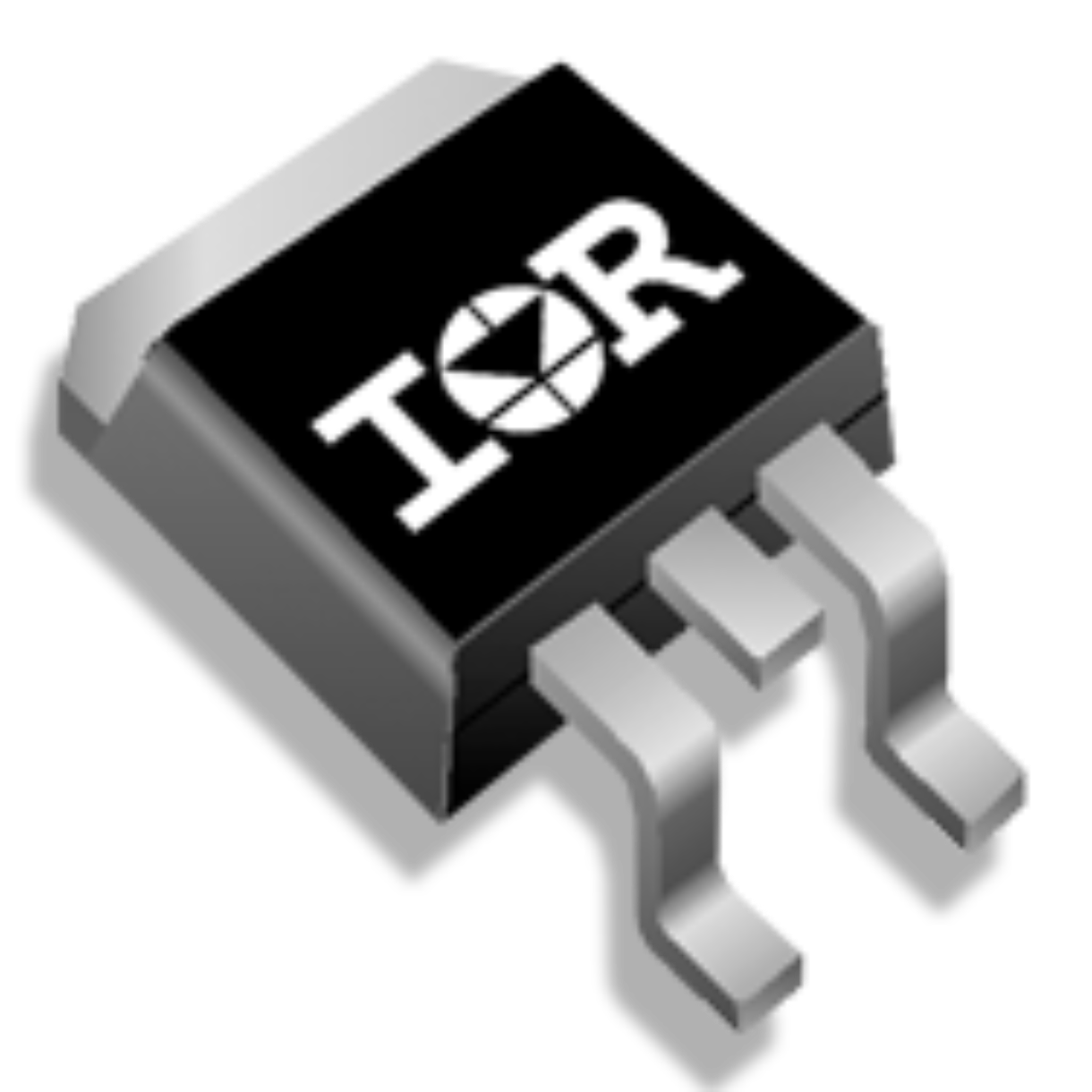

描述 D2PAK N-CH 100V 36A晶体管, MOSFET, N沟道, 36 A, 100 V, 0.021 ohm, 10 V, 4 VTrans MOSFET N-CH 100V 36A 3Pin(2+Tab) D2PAK Tube

数据手册 ---

制造商 Infineon (英飞凌) Infineon (英飞凌) International Rectifier (国际整流器)

分类 MOS管MOS管MOS管

安装方式 Surface Mount Surface Mount Surface Mount

封装 TO-263-3 TO-263-3 TO-263-3

引脚数 - - 3

额定电压(DC) 100 V - 100 V

额定电流 36.0 A - 36.0 A

极性 N-CH N-Channel N-Channel

耗散功率 92W (Tc) 92 W 92 W

产品系列 IRF540ZS - IRF540ZS

漏源极电压(Vds) 100 V 100 V 100 V

漏源击穿电压 100 V - 100 V

连续漏极电流(Ids) 36.0 A 36A 36.0 A

上升时间 51 ns 51 ns 51.0 ns

输入电容(Ciss) 1770pF @25V(Vds) 1770pF @25V(Vds) 1770pF @25V(Vds)

下降时间 39 ns 39 ns -

耗散功率(Max) 92W (Tc) 92W (Tc) -

额定功率 - 92 W -

针脚数 - 3 -

漏源极电阻 - 0.021 Ω 26.5 mΩ

阈值电压 - 4 V -

工作温度(Max) - 175 ℃ 175 ℃

输入电容 - - 1770pF @25V

额定功率(Max) - - 92 W

工作温度(Min) - - -55 ℃

封装 TO-263-3 TO-263-3 TO-263-3

长度 - - 10.67 mm

高度 - - 4.83 mm

工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃

产品生命周期 Active Active Active

包装方式 Bulk Tape & Reel (TR) Tube

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - - No SVHC
