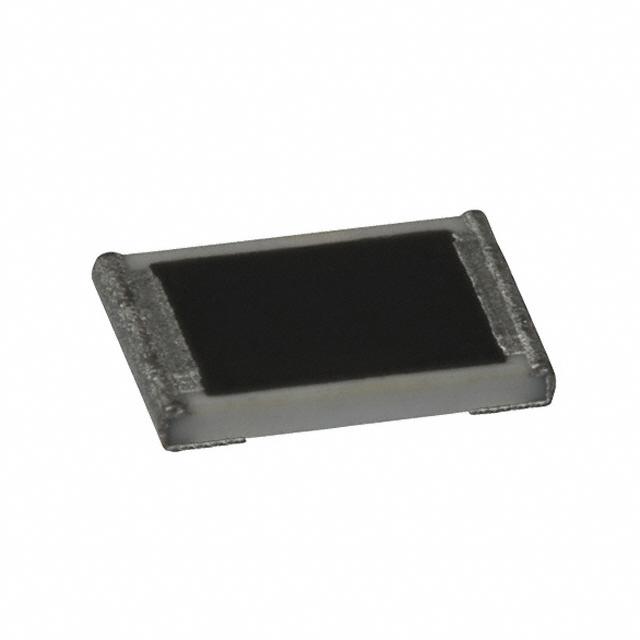

ERJ-3RQF2R2V、ERJ-3RQJ2R2V、RC0603FR-072R2L对比区别

高亮显示差异参数

型号 ERJ-3RQF2R2V ERJ-3RQJ2R2V RC0603FR-072R2L

描述 ERJ 系列 0603 2.2 Ω ±1 % 0.1 W ±200 ppm/°C 模压 厚膜 贴片电阻Res Thick Film 0603 2.2Ω 5% 0.1W(1/10W) ±200ppm/℃ Pad SMD Automotive T/R0603 格式 RC 系列 7in. 卷装（0 至 910Ω）0603 格式表面安装卷装，1% 片式电阻器 Power rating at 70°C | 0.1W ---|--- Resistance tolerance | ± 1% Temp. coefficient | ± 200 ppm/°C ( 1Ω ≤ R ≤10Ω ) ± 100 ppm/°C ( 10Ω Operating temp. Range | -55°C → 155°C Operating voltage | 50V (Max) Jumper chip maximum resistance | Current rating at 70°C | 1A Dimensions (LxWxT) | 1.6 x 0.8 x 0.45 mm ### 厚膜 - 0402/0603

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) Yageo (国巨)

分类 贴片电阻电阻贴片电阻

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 - 2

封装(公制) 1608 1608 1608

封装 0603 0603 0603

额定电压(DC) - - 50.0 V

容差 ±1 % ±5 % ±1 %

额定功率 0.1 W 0.1 W 0.1 W

产品系列 - - RC

电阻 2.2 Ω 2.2 Ω 2.2 Ω

阻值偏差 ±1 % ±5 % ±1 %

工作温度(Max) 125 ℃ 155 ℃ 155 ℃

工作温度(Min) 55 ℃ -55 ℃ -55 ℃

精度 - - ±1 %

额定电压 - - 50 V

长度 1.6 mm 1.60 mm 1.6 mm

宽度 0.8 mm 800 µm 0.8 mm

高度 0.45 mm 0.45 mm 0.45 mm

封装(公制) 1608 1608 1608

封装 0603 0603 0603

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 155℃

温度系数 ±200 ppm/℃ ±200 ppm/℃ ±200 ppm/℃

产品生命周期 Unknown Unknown Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

最小包装 - - 5000

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 - - 2016/06/20

ECCN代码 EAR99 - EAR99

HTS代码 8533210030 - -
