5499923-7、HIF3BA-30PA-2.54DSA(71)、XG4A-3031对比区别

高亮显示差异参数

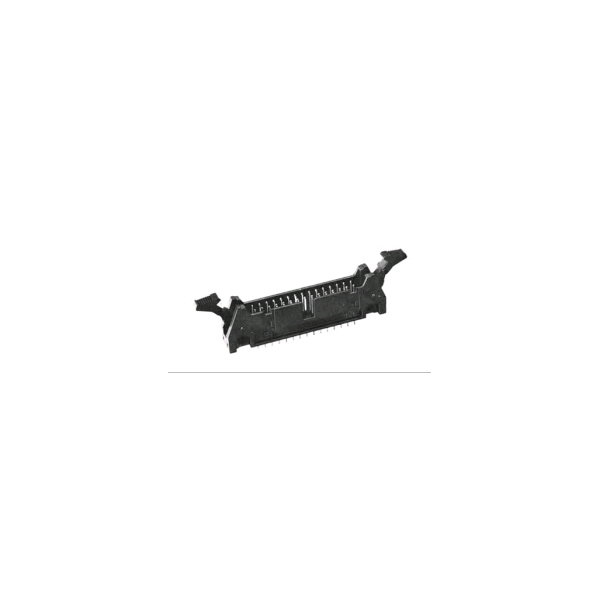

型号 5499923-7 HIF3BA-30PA-2.54DSA(71) XG4A-3031

描述 AMP FROM TE CONNECTIVITY  5499923-7  线至板连接器, 公, 30路, 2.54MMConn Ejector Header HDR 30POS 2.54mm Solder ST Thru-HoleOMRON ELECTRONIC COMPONENTS  XG4A-3031  线至板连接器, 公, 30路, 2.54MM

数据手册 ---

制造商 TE Connectivity (泰科) Hirose Electric (广濑) Omron (欧姆龙)

分类 线对板连接器板对板连接器线对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - Through Hole,P=2...

引脚间距 2.54 mm - 1.27 mm

触点数 30 30 30

极性 Male - Male

触点电镀 Tin, Gold - Gold

额定电流 1A/触头 1 A 3 A

绝缘电阻 5000 MΩ >1000MΩ @500VDC 1000 MΩ

排数 2 2 2

针脚数 30 30 30

额定电流(Max) 1A/触头 1 A 3 A

工作温度(Max) 105 ℃ - 105 ℃

工作温度(Min) -65 ℃ - -55 ℃

额定电压(Max) 250 VAC - 300 VAC

额定电压 250 VAC 200 V 300 V

接触电阻(Max) - 15 mΩ 20 mΩ

方向 Vertical - -

易燃性等级 UL 94 V-0 - -

拔插次数 150 - -

安装角度 180 ° - -

接触电阻 - <15mΩ @0.1A -

高度 27.31 mm 13.9 mm 27 mm

封装 - - Through Hole,P=2...

引脚间距 2.54 mm - 1.27 mm

长度 57.4 mm 57.4 mm -

宽度 8.53 mm 8.5 mm -

外壳颜色 Black Black Black

颜色 Black Black Black

触点材质 Phosphor Bronze Brass Brass

工作温度 -65℃ ~ 105℃ 55℃ ~ 85℃ -55℃ ~ 105℃

外壳材质 Thermoplastic - -

产品生命周期 Active End of Life Active

包装方式 Tray Tray Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ELV标准 Compliant - -

ECCN代码 EAR99 - EAR99

HTS代码 8536694040 - 8536694051;8536694040
