PMBT3904,235、MMBT3904,215、MMBT3904-7-F对比区别

高亮显示差异参数

型号 PMBT3904,235 MMBT3904,215 MMBT3904-7-F

描述 TO-236AB NPN 40V 0.2ANXP  MMBT3904,215  单晶体管 双极, 开关, NPN, 40 V, 300 MHz, 250 mW, 200 mA, 100 hFE三极管

数据手册 ---

制造商 NXP (恩智浦) NXP (恩智浦) Diodes (美台)

分类 双极性晶体管双极性晶体管双极性晶体管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 3 3

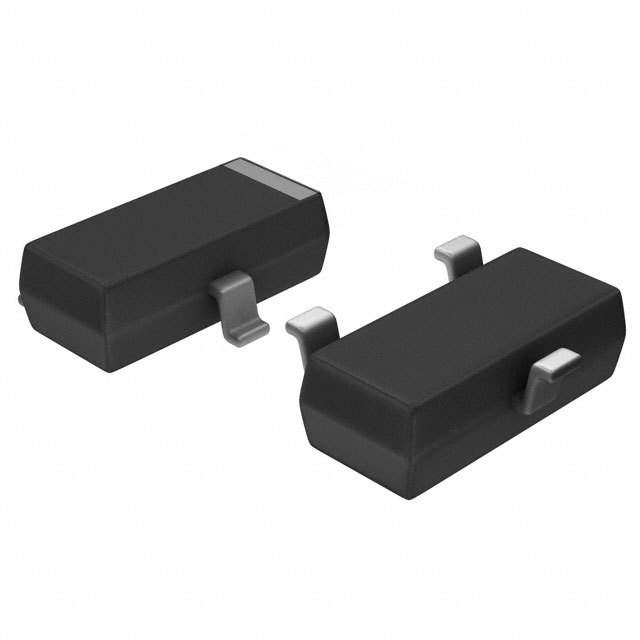

封装 SOT-23-3 SOT-23-3 SOT-23-3

频率 300 MHz 300 MHz 300 MHz

针脚数 - 3 3

极性 NPN NPN NPN

耗散功率 250 mW 250 mW 300 mW

击穿电压(集电极-发射极) 40 V 40 V 40 V

集电极最大允许电流 0.2A 0.2A 0.2A

最小电流放大倍数(hFE) 100 @10mA, 1V 100 @10mA, 1V 100 @10mA, 1V

最大电流放大倍数(hFE) - 60 @0.1mA, 1V 300

额定功率(Max) 250 mW 250 mW 300 mW

直流电流增益(hFE) 100 100 100

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -65 ℃ -65 ℃ -55 ℃

耗散功率(Max) 250 mW 250 mW 300 mW

额定电压(DC) - - 40.0 V

额定功率 - - 0.31 W

工作结温 - - -55℃ ~ 150℃

长度 - 3 mm 3.05 mm

宽度 - 1.4 mm 1.4 mm

高度 1 mm 1 mm 1 mm

封装 SOT-23-3 SOT-23-3 SOT-23-3

工作温度 150℃ (TJ) -65℃ ~ 150℃ -55℃ ~ 150℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17

ECCN代码 - - EAR99

香港进出口证 - - NLR
