ELLVGG1R0N、VLS3015ET-1R0N、744042001对比区别

高亮显示差异参数

型号 ELLVGG1R0N VLS3015ET-1R0N 744042001

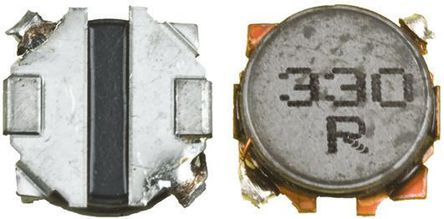

描述 PANASONIC ELECTRONIC COMPONENTS  ELLVGG1R0N  表面贴装功率电感器, ELL-VGG系列, 1 µH, ± 30%, 屏蔽, 0.052 ohm, 1.8 ATDK  VLS3015ET-1R0N  表面贴装功率电感器, VLS-E系列, 1 µH, ± 30%, 屏蔽, 0.058 ohm, 2.1 AWURTH ELEKTRONIK  744042001  表面贴装功率电感器, WE-TPC系列, 1 µH, ± 30%, 屏蔽, 0.03 ohm, 2.7 A

数据手册 ---

制造商 Panasonic (松下) TDK (东电化) Wurth Electronics (伍尔特)

分类 贴片电感电感贴片电感

引脚数 2 - 2

封装 1212 1212 4818

安装方式 - Surface Mount Surface Mount

容差 ±30 % ±30 % ±30 %

电感 1 µH 1 µH 1 µH

自谐频率 100 kHz - 177 MHz

产品系列 ELLVGG VLS-E WE-TPC

电阻 52.0 mΩ - 28.0 mΩ

共振频率 100 kHz - 177 MHz

电感公差 ±30 % ±30 % ±30 %

测试频率 100 kHz 1 MHz 100 kHz

电阻(DC） 52 mΩ ≤58 mΩ ≤30 mΩ

电阻(DC Max) 0.052 Ω 0.058 Ω 0.03 Ω

额定电流 - 2 A 2.7 A

工作温度(Max) - 105 ℃ 125 ℃

工作温度(Min) - 40 ℃ -40 ℃

长度 3 mm 3 mm 4.8 mm

宽度 3 mm 3 mm 4.8 mm

高度 1.5 mm 1.5 mm 1.8 mm

封装 1212 1212 4818

产品生命周期 Unknown Not Recommended Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

最小包装 2000 2000 -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 -

工作温度 - -40℃ ~ 105℃ -40℃ ~ 125℃

ECCN代码 - EAR99" -
