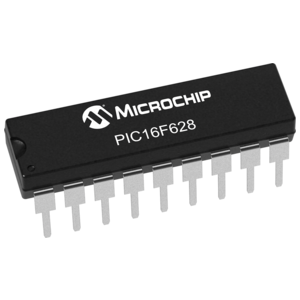

PIC16F628-20I/P、PIC16F628-20E/P、PIC16F628-20/P对比区别
型号 PIC16F628-20I/P PIC16F628-20E/P PIC16F628-20/P
描述 MICROCHIP PIC16F628-20I/P 微控制器, 8位, 闪存, PIC16F, 20 MHz, 3.5 KB, 224 Byte, 18 引脚, DIP基于闪存的8位CMOS微控制器 FLASH-Based 8-Bit CMOS MicrocontrollersMICROCHIP PIC16F628-20/P 微控制器, 8位, 闪存, PIC16F, 20 MHz, 3.5 KB, 224 Byte, 18 引脚, DIP
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Through Hole Through Hole Through Hole
引脚数 18 18 18
封装 PDIP-18 PDIP-18 DIP-18
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
时钟频率 20 MHz 20.0MHz (max) 20 MHz
RAM大小 224 B 224 B 224 b
位数 8 8 8
耗散功率 800 mW 800 mW 800 mW
FLASH内存容量 3.5 KB 3.5 KB 3.5 KB
I/O引脚数 16 16 16
存取时间 20.0 µs 20.0 µs 20.0 µs
内核架构 PIC PIC PIC
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 3 V 3 V 3 V
工作电压 3V ~ 5.5V - 3V ~ 5.5V
针脚数 18 - 18
内存容量 2000 B - 2000 B
模数转换数(ADC) 0 - 0
输入/输出数 16 Input - 16 Input
工作温度(Max) 85 ℃ - 70 ℃
工作温度(Min) -40 ℃ - 0 ℃
电源电压 3V ~ 5.5V - 3V ~ 5.5V
频率 20 MHz - -
内核子架构 PIC16 - -
封装 PDIP-18 PDIP-18 DIP-18
长度 22.99 mm - 22.99 mm
宽度 6.35 mm - 6.6 mm
高度 3.3 mm - 3.68 mm
工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ (TA) 0℃ ~ 70℃
产品生命周期 Unknown Unknown Unknown
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2014/12/17
ECCN代码 EAR99 - EAR99
HTS代码 8542310001 - 8542310001
香港进出口证 - - NLR
