AD7934BRU-REEL、AD7934BRUZ-REEL7、AD7934BRUZ对比区别

高亮显示差异参数

型号 AD7934BRU-REEL AD7934BRUZ-REEL7 AD7934BRUZ

描述 4通道， 1.5 MSPS ，具有序10位和12位并行ADC 4-Channel, 1.5 MSPS, 10-Bit and 12-Bit Parallel ADCs with a Sequencer4通道， 1.5 MSPS ，具有序10位和12位并行ADC 4-Channel, 1.5 MSPS, 10-Bit and 12-Bit Parallel ADCs with a SequencerANALOG DEVICES  AD7934BRUZ  模数转换器, 四路, 12 bit, 1.5 MSPS, 单, 2.7 V, 5.25 V, TSSOP

数据手册 ---

制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)

分类 AD转换器AD转换器AD转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 28 28 28

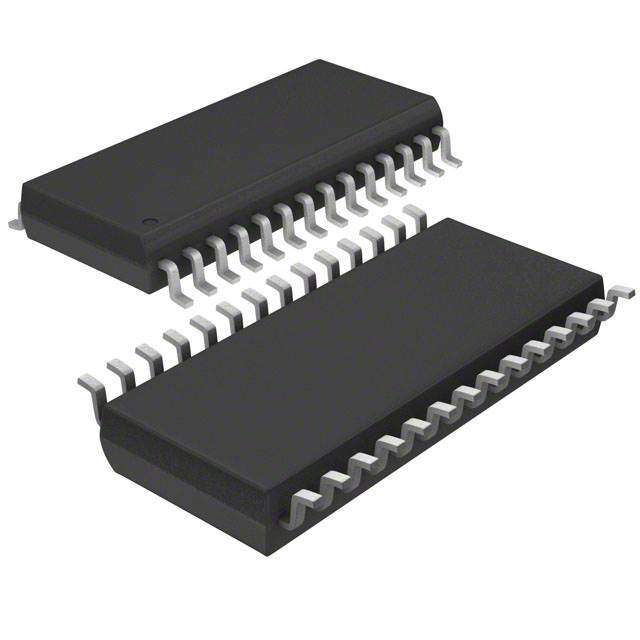

封装 TSSOP-28 TSSOP-28 TSSOP-28

数字逻辑电平 SAR SAR SAR

电源电压(DC) - - 2.70V (min)

供电电流 - - 800 µA

电路数 1 - 1

通道数 4 4 4

针脚数 - - 28

位数 12 12 12

耗散功率 16 mW 16 mW 13.5 W

采样率 1.5 Msps 1.5 Msps 1.5 Msps

分辨率(Bits) 12.0 12.0 12.0

输入电容 20.0 pF 20.0 pF 20.0 pF

模数转换数(ADC) - 1 1

输入数 4 4 4

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) 40 ℃ 40 ℃ -40 ℃

耗散功率(Max) - 13.5 mW 13.5 mW

输入通道数 - 2, 4 4

电源电压(Max) - - 5.25 V

电源电压(Min) - - 2.7 V

输入电压 2.5V, 5V 2.5V, 5V 2.5V, 5V

长度 9.7 mm 9.7 mm 9.8 mm

宽度 4.4 mm 4.4 mm 4.5 mm

高度 1.05 mm 1.05 mm 1.05 mm

封装 TSSOP-28 TSSOP-28 TSSOP-28

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 End of Life Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - - No SVHC

军工级 No No No

REACH SVHC版本 - - 2016/06/20

ECCN代码 - - EAR99
