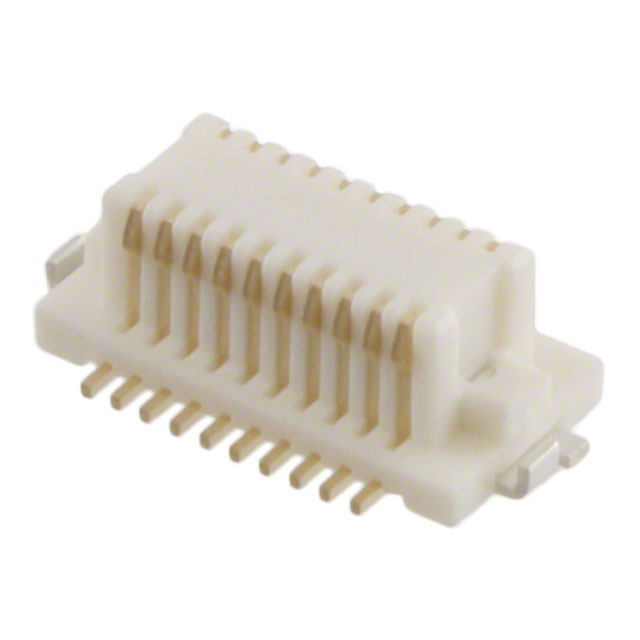

DF12(3.0)-20DS-0.5V(86)、DF12(3.0)-20DS-0.5V(81)、54102-0204对比区别
型号 DF12(3.0)-20DS-0.5V(86) DF12(3.0)-20DS-0.5V(81) 54102-0204
描述 0.5mm Hirose SMT 板对板双排连接器 - DF12 系列DF12 系列直向、SMT 安装、超微型板对板、双排管座和插座连接器，具有 0.5mm 触点节距，提供各种堆叠高度。 这些 0.5mm 印刷电路板安装双排连接器具有 UL94V-0 聚酰胺主体和镀金触点。 提供印刷电路板保持硬件和定位支柱 镀金触点 ### 注DF12 表面安装管座和插座连接器配接后的堆叠高度： **DF12(3.0)-xxxx-xxxx** 堆叠高度为 3mm** DF12(3.5)-xxxx-xxxx** 堆叠高度为 3.5mm** DF12(4.0)-xxxx-xxxx** 堆叠高度为 4.0mm** DF12(5.0)-xxxx-xxxx** 堆叠高度为 5.0mm 如果未引起括号中的数字，则堆叠高度将为 3.5 至 5.0mm。 这些 DF12 表面安装板对板管座连接器具有板导轴和金属固定件，可用于焊接固定。### 0.5mm 板到板 - HiroseCONN RECEPT 20POS SMD 3MM GLDMOLEX 54102-0204 堆叠板连接器, 2.5mm高, SlimStack系列, 20 触点, 插座, 0.5 mm, 表面安装 , 2 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Molex (莫仕)
分类 板对板连接器板对板连接器插座
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD - -
引脚间距 500 µm 500 µm -
触点数 20 20 20
极性 Female Female Female
触点电镀 Gold Gold Gold
额定电压(AC) 50.0 V - -
额定电流 300 mA - 500 mA
绝缘电阻 500 MΩ - -
排数 2 2 2
易燃性等级 UL 94 V-0 UL 94 V-0 -
针脚数 20 20 20
接触电阻 <50mΩ @100mA - -
拔插次数 50 - -
额定电流(Max) 0.3 A - -
工作温度(Max) 125 ℃ - -
工作温度(Min) -45 ℃ - -
额定电压(Max) 50 VAC - -
额定电压 50 VAC - 50 VAC
接触电阻(Max) 50 mΩ - -
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
方向 - - Vertical
电路数 - - 20
长度 8 mm 8 mm -
宽度 3.6 mm 3.6 mm -
高度 2.2 mm 2.2 mm -
封装 SMD - -
引脚间距 500 µm 500 µm -
接插高度 - - 2.50 mm
外壳颜色 Beige Beige -
颜色 Beige - -
触点材质 Phosphor Copper Phosphor Copper Phosphor Bronze
绝缘材质 Nylon - -
工作温度 -45℃ ~ 125℃ - -
外壳材质 Plastic Plastic -
材质 - - Phosphor Bronze
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Tape Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead -
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2014/06/16 - -
ELV标准 - - Compliant
