DSEI20-12A、DSEP29-12A、STTH1212D对比区别

高亮显示差异参数

型号 DSEI20-12A DSEP29-12A STTH1212D

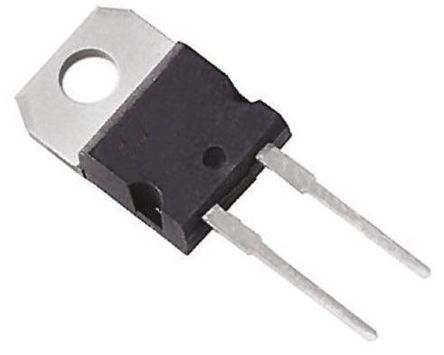

描述 IXYS SEMICONDUCTOR  DSEI20-12A  快速/超快功率二极管, 单, 1.2 kV, 17 A, 1.87 V, 60 ns, 130 AIXYS SEMICONDUCTOR  DSEP29-12A  快速/超快功率二极管, 单, 1.2 kV, 30 A, 1.81 V, 40 ns, 200 ASTMICROELECTRONICS  STTH1212D  标准功率二极管, 单, 1.2 kV, 12 A, 590 mV, 50 ns, 100 A

数据手册 ---

制造商 IXYS Semiconductor IXYS Semiconductor ST Microelectronics (意法半导体)

分类 TVS二极管功率二极管TVS二极管

安装方式 Through Hole Through Hole Through Hole

引脚数 2 2 2

封装 TO-220-2 TO-220-2 TO-220-2

正向电压 2.15 V 2.75 V 2.2V @12A

耗散功率 78 W 165000 mW -

反向恢复时间 60 ns 40 ns 50 ns

正向电流 17 A 30 A 12 A

最大正向浪涌电流（Ifsm） 130 A 200 A 100 A

正向电压(Max) 1.87 V 1.81 V 590 mV

正向电流(Max) 17 A 30 A 12 A

工作温度(Max) 150 ℃ 175 ℃ 175 ℃

工作温度(Min) -40 ℃ -55 ℃ -65 ℃

耗散功率(Max) - 165000 mW -

额定电压(DC) 1.20 kV - 1.20 kV

额定电流 17.0 A - 12.0 A

输出电流 ≤17.0 A - ≤12.0 A

负载电流 17 A - 12 A

极性 Standard - Standard

热阻 1.6℃/W (RθJC) - 1.6℃/W (RθJC)

工作结温(Max) 150 ℃ - 175 ℃

针脚数 - - 2

工作结温 - - 175℃ (Max)

长度 10.66 mm 10.66 mm 10.4 mm

宽度 4.82 mm 4.82 mm 4.6 mm

高度 9.66 mm 16.51 mm 9.3 mm

封装 TO-220-2 TO-220-2 TO-220-2

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 -

ECCN代码 EAR99 - EAR99

工作温度 - - -65℃ ~ 175℃
