09185205813、09185206813、09185207813对比区别

高亮显示差异参数

型号 09185205813 09185206813 09185207813

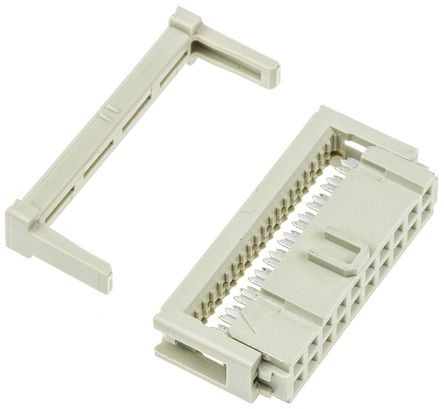

描述 HARTING  09185205813  线至板连接器, SEK 18 Series, 20 触点, 插座, 2.54 mm, IDC / IDT, 2 排 新xxxxxxxx**803** 结尾的 Harting 部件号没有应力消除夹 以 xxxxxxxx**813** 结尾的 Harting 部件号有应力消除夹 ### 针座和插座（IDC 终端）Harting SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化，提供多达 64 个触点。 这些 SEK-18 电缆安装 IDC 插座连接器提供开放式或闭合式端盖，提供应力消除型号。 部件号 0918xxxx7803 是 2.54mm IDC 插座，带开放式端盖和 3 类性能级别 部件号 0918xxxx5803 是 2.54mm IDC 插座，带开放式端盖和 S4 (0.74μm) 性能级别 部件号 0918xxxx6804 是 2.54mm IDC 插座，带闭合式端盖和 2 类性能级别 部件号 0918xxxx7813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 3 类性能级别 部件号 0918xxxx5813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 S4 (0.74μm) 性能级别提供各种长度 性能级别 2 带有中心极化 SEK 系列 触点数 6  64 带或不带应力消除夹 ### 认可UL### 标准IEC 60 603-13 ### 电缆连接器

数据手册 ---

制造商 Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子)

分类 线对板连接器线对板连接器IDC连接器

引脚数 - 20 -

引脚间距 2.54 mm - 2.54 mm

触点数 20 20 20

极性 Female Female Female

线规 26AWG ~ 28AWG 26AWG ~ 28AWG 26AWG ~ 28AWG

排数 2 2 2

针脚数 20 20 20

额定电流(Max) - 2.5 A 2.5 A

额定电压(Max) - 320 V 320 V

接触电阻(Max) - 20 mΩ 20 mΩ

触点电镀 Gold - Gold

额定电压(AC) - - 350 V

额定电流 - - 1 A

绝缘电阻 - - 10 GΩ

易燃性等级 - - UL 94 V-0

接触电阻 - - 20.0 mΩ

拔插次数 - - 50

工作温度(Max) - - 125 ℃

工作温度(Min) - - -55 ℃

额定电压 - - 320 V

高度 14.5 mm 14.5 mm 14.5 mm

引脚间距 2.54 mm - 2.54 mm

外壳颜色 - Gray Gray

触点材质 Copper Alloy Brass Copper Alloy

颜色 - - Gray

产品生命周期 Active Active Active

包装方式 Bulk - Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/12/17 2015/12/17 -

REACH SVHC标准 - - No SVHC
