050-016-033B、09185166903、09185165903对比区别

高亮显示差异参数

型号 050-016-033B 09185166903 09185165903

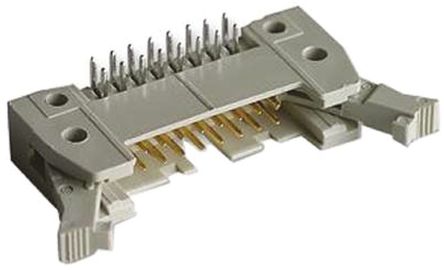

描述 Conn Ejector Header HDR 16POS 2.54mm Solder RA Thru-HoleHarting SEK 系列 2.54mm 有罩管座，带直角焊接引脚一系列 Harting SEK 管座，带直角引脚。 以 xxxxxxxx**901** 结尾的 Harting 部件号具有长杆，带 4.5 mm 焊接引脚。 以 xxxxxxxx**903** 结尾的 Harting 部件号具有长杆，带 2.9 mm 焊接引脚。 以 xxxxxxxx**913** 结尾的 Harting 部件号具有短杆，带 2.9 mm 焊接引脚。 以 xxxxxxxx**923** 结尾的 Harting 部件号没有杠杆，带 2.9 mm 焊接引脚。性能级别 2 印刷电路板孔直径 1± 0.1 mm ### 认可UL### 标准IEC 60 603-13### 针座和插座（IDC 终端）CONN HEADER 16POS T/H R/A GOLD

数据手册 ---

制造商 Pancon Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子)

分类 连接器与适配器插针连接器与适配器

安装方式 - Through Hole -

引脚间距 - 2.54 mm -

触点数 16 16 16

极性 - Male -

触点电镀 - Gold Gold

额定电压(AC) - 350 V -

额定电流 - 1 A -

绝缘电阻 - 1000 MΩ 1000 MΩ

排数 2 2 2

易燃性等级 - UL 94 V-0 -

针脚数 - 16 16

接触电阻 - 20.0 mΩ -

拔插次数 - 200 -

额定电流(Max) - 1 A 1 A

工作温度(Max) - 150 ℃ 150 ℃

工作温度(Min) - -65 ℃ -65 ℃

额定电压(Max) - 500 V 500 V

额定电压 - 500 V -

接触电阻(Max) 20 mΩ 20 mΩ 20 mΩ

高度 - 8.5 mm 8.9 mm

引脚间距 - 2.54 mm -

颜色 - Gray -

触点材质 Copper Alloy Brass Copper Alloy

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 - Carton Carton

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 - No SVHC -
