DF13-2P-1.25V(20)、DF13-2P-1.25DS(50)、2-171825-2对比区别

高亮显示差异参数

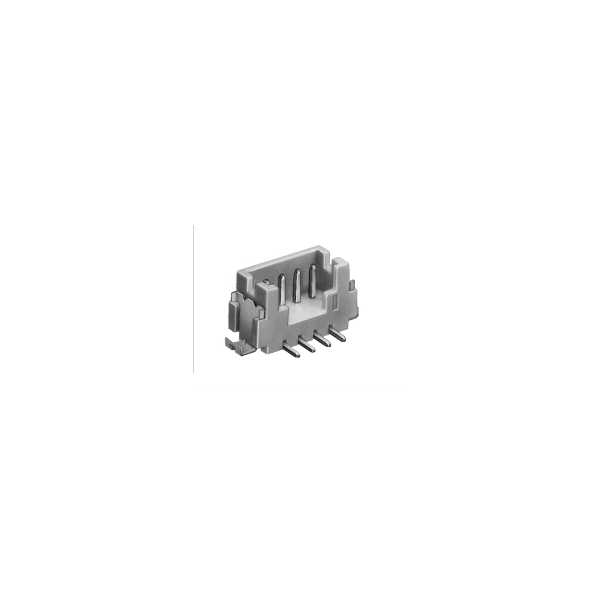

型号 DF13-2P-1.25V(20) DF13-2P-1.25DS(50) 2-171825-2

描述 CONN HEADER 2POS 1.25MM SMD TINDIP 管座这些 Hirose DF13 系列 1.25mm 节距微型直角 DIP 通孔引脚管座是薄型连接器 (3.6mm)，具有防磨擦盒式结构，设计巧妙，可防止错误插入。 在这些 DF13 系列 1.25mm 节距微型直角 DIP 通孔引脚管座上，以 (20) 结尾的部件号为镀锡触点，以 (50) 结尾的部件号为镀金触点。 DF13 系列直角连接器管座还有很多应用，包括便携式 PC、摄像机和移动终端等。板通孔直径 0.6∓0.03 mm 额定电流 1A 电压额定值 150V 交流 工作温度范围 -35 至 +85°C ### 1.25mm 线到板 - Hirose DF13CONN HEADER VERT 2POS PCB TIN

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) TE Connectivity (泰科)

分类 插头插座线对板连接器插头插座

安装方式 Surface Mount Through Hole Through Hole

引脚间距 1.25 mm 1.25 mm -

触点电镀 Tin Gold Tin, Tin over Copper

排数 1 1 1

方向 - - Vertical

易燃性等级 - - UL 94 V-0

针脚数 2 2 2

触点数 2 2 -

极性 Male Male -

额定电流 1 A 1 A -

绝缘电阻 >500MΩ @100VDC >500MΩ @100VDC -

接触电阻 <30mΩ @100mA <30mΩ @100mA -

额定电压 150 V 150 V -

额定电流(Max) 1 A - -

额定电压(Max) 150 VAC - -

接触电阻(Max) 30 mΩ - -

外壳颜色 Beige Beige Black

颜色 Beige Beige Black

触点材质 Brass Brass Brass

外壳材质 Plastic Plastic Nylon

工作温度 -35℃ ~ 85℃ -35℃ ~ 85℃ -

产品生命周期 Obsolete Active Active

包装方式 Tube Tube Bag

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ELV标准 - - Compliant

长度 7.15 mm 4.15 mm -

宽度 3.4 mm 5.40 mm -

高度 4.8 mm 3.60 mm -

引脚间距 1.25 mm 1.25 mm -
