2510-5002-UB、N2510-5002UB、N2510-5002-RB对比区别

高亮显示差异参数

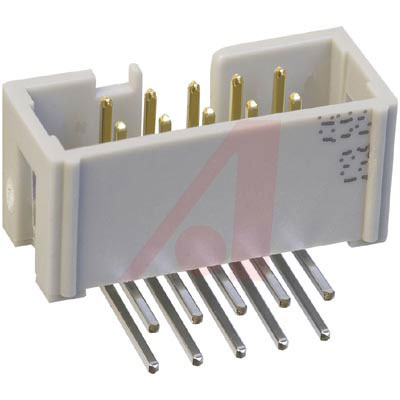

型号 2510-5002-UB N2510-5002UB N2510-5002-RB

描述 线至板连接器, 2.54 mm, 10 触点, 针座, 2500 Series, 通孔安装, 2 排Conn Shrouded Header HDR 10POS 2.54mm Solder RA Thru-HoleConn Shrouded Header HDR 10POS 2.54mm Solder RA Thru-Hole

数据手册 ---

制造商 3M 3M 3M

分类 线对板连接器板对板连接器插头插座

安装方式 Through Hole - Through Hole

引脚数 - - 10

引脚间距 2.54 mm - 2.54 mm

触点数 10 - 10

极性 Male - Male

触点电镀 Tin over Nickel, Tin Lead - Nickel, Gold

额定电压(AC) - - 350 V

额定电流 2 A - 1.75 A

绝缘电阻 1000 MΩ - 1.00 GΩ

排数 2 2 2

方向 - - Right Angle

易燃性等级 - - UL 94 V-0

针脚数 10 - 10

接触电阻 - - 20.0 mΩ

拔插次数 - - 200

额定电压(Max) - 1000 V -

额定电流(Max) 1.75 A - -

工作温度(Max) 105 ℃ - -

工作温度(Min) -55 ℃ - -

长度 20.0 mm - 20.0 mm

宽度 9.65 mm - 9.65 mm

高度 8.59 mm - 9.65 mm

引脚间距 2.54 mm - 2.54 mm

外壳颜色 Gray Beige Black

颜色 Black - Black

触点材质 Copper Alloy Copper Alloy Copper Alloy

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃

外壳材质 Plastic - Plastic

产品生命周期 Active Obsolete Active

包装方式 Box - Bulk

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead - Lead Free

REACH SVHC标准 - - No SVHC
