DF9-31S-1V(69)、DF9-31S-1V(59)、91931-31131LF对比区别
型号 DF9-31S-1V(69) DF9-31S-1V(59) 91931-31131LF

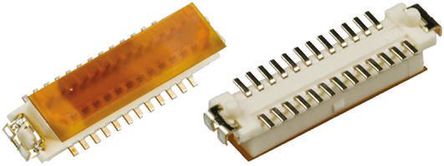

描述 Hirose DF9 系列 1.0 mm 板对板管座和插座连接器DF9 系列板对板管座和插座连接器配有设计符合 VESA（视频电子标准协会）FPDI-1（平板显示器接口）标准的接口连接器，适用于 LCD 显示屏。 这些 DF9 系列印刷电路板连接器具有梯形配接接口，可防止误插。 轻松锁定机制可确保牢固配接连接器并提供接触咬合，以确认完成配接。 这些 DF9 印刷电路板管座和插座连接器型号提供安装凸台，可用于在焊接或手动放置过程中将连接器固定到位。 SMT 插座和管座连接器具有金属紧固件，用于牢固固定到印刷电路板，并防止焊接点因机械应力而剥落### 特点和优势紧凑设计 符合 VESA FPDI-1 标准的接口连接器适用于 LCD 显示屏 梯形配接接口，可防止误插 堆叠高度为 4.3 mm 轻松锁定机制，用于牢固配接 安装凸台用于在焊接过程中将连接器固定到位 SMT 型上的金属紧固件用于牢固连接印刷电路板，并防止焊接脱落 ### 应用这些 DF9 系列管座和插座连接器特别适用于便携式设备、POS 终端、测量设备和其他手持式设备上的 LCD 显示屏。 ### 1.0mm 表面安装板对板连接器 - Hirose DF9表面安装板对板连接器系列，1mm 触点节距，符合 VESA FPDI-1 标准的接口连接器，防错误插入，方便查看机制，平滑插入和拔出CONN RECEPT 31POS 1MM SMD GOLDAMPHENOL FCI 91931-31131LF 堆叠板连接器, Conan, DF16系列, 31 触点, 插座, 1 mm, 表面安装 , 2 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) FCI Electronics (法马通)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 1.00 mm 1.00 mm 1.00 mm
触点数 31 31 31
极性 Female - Female
触点电镀 Gold Gold Gold
额定电流 500 mA - 1 A
绝缘电阻 500MΩ @100VDC - 1 GΩ
排数 2 2 2
针脚数 31 31 31
接触电阻 - - 30.0 mΩ
额定电流(Max) 0.5 A - 1A/触头
额定电压 150 VAC - 500 V
接触电阻(Max) 50 mΩ - 30 mΩ
易燃性等级 UL 94 V-0 UL 94 V-0 -
拔插次数 100 - -
工作温度(Max) 125 ℃ - -
工作温度(Min) -45 ℃ - -
额定电压(Max) 150 VAC - -
高度 3.3 mm 3.3 mm 3.28 mm
引脚间距 1.00 mm 1.00 mm 1.00 mm
长度 21.1 mm 21.1 mm -
宽度 4.2 mm 4.2 mm -
外壳颜色 Beige Beige Natural
触点材质 Phosphor Bronze Phosphor Copper Beryllium Copper
绝缘材质 - - Polyester
工作温度 -45℃ ~ 125℃ - -55℃ ~ 130℃
外壳材质 Nylon Nylon -
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2014/06/16 - 2015/06/15
ECCN代码 EAR99 - -
