DF13A-14P-1.25H(51)、DF13-14P-1.25H(51)、DF13-4P-1.25H(51)对比区别

高亮显示差异参数

型号 DF13A-14P-1.25H(51) DF13-14P-1.25H(51) DF13-4P-1.25H(51)

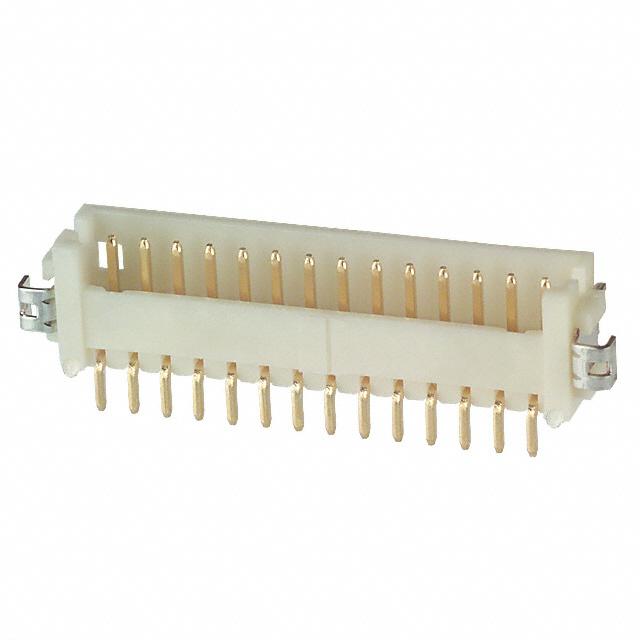

描述 Hirose DF13 系列 1.25mm 节距微型直角表面安装引脚管座是薄型连接器 (3.6mm)，具有防磨擦盒式结构，设计巧妙，可防止错误插入，另外还具有防止焊接脱落的金属装置。 在这些 DF13 系列 1.25mm 节距微型直角表面安装引脚管座上，以 (20) 和 (21) 结尾的部件号为镀锡触点，以 (50) 和 (51) 结尾的部件号则为镀金触点。 DF 13 系列直角表面安装连接器管座还有很多应用，包括便携式 PC、摄像机和移动终端等等。额定电流 1A 电压额定值 150V 交流 工作温度范围 -35 至 +85°C ### 1.25mm 线到板 - Hirose DF13Conn Shrouded Header HDR 14POS 1.25mm Solder RA SMD T/RDF13 系列 4 位置 单排 1.25 mm 直角 表面贴装 插针 插头

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器板对板连接器线对板连接器

引脚数 - 14 -

安装方式 Surface Mount - Surface Mount

排数 1 1 1

针脚数 14 14 4

触点数 14 - 4

额定电流 1 A - 1 A

绝缘电阻 >500MΩ @100VDC - 500 MΩ

接触电阻 <30mΩ @100mA - -

额定电压 150 VAC - 150 V

额定电流(Max) - - 1 A

接触电阻(Max) - - 30 mΩ

外壳颜色 Beige Beige Beige

触点材质 Copper Alloy Brass Brass

工作温度 -35℃ ~ 85℃ -10℃ ~ 60℃ -35℃ ~ 85℃

颜色 Beige - Beige

材质 - - Polyamide (PA)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

长度 22.15 mm - -

宽度 3.6 mm - -

高度 5 mm - -
