192926-0480、TR2028RMS1NB对比区别

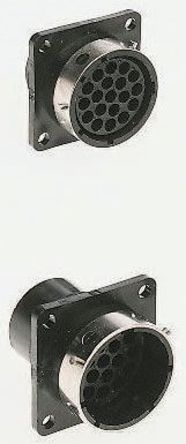

描述 ITT Cannon Trident 连接器系列的环锁圆形连接器一起使用。 Trident 连接器系列具有坚固的金属卡口连接系统，采用多种引脚配置，适用于插座和插口。 完全配接时，连接系统的保护等级高达 IP65，意味着防尘和防水溅暴露极佳。尺寸 (mm) --- **适合面板外壳** | | | | | **线路数目** | **固定中心** | **前端开口直径** | **后端开口直径** | **法兰尺寸** | **安装孔径** 4 | 18.2 | 15.1 | 17.3 | 23.8 | 3.2 7 | 27.0 | 27.8 | 31.3 | 33.3 | 3.1 8 | 20.5 | 18.2 | 21.8 | 26.2 | 3.2 12 | 22.9 | 21.4 | 25.0 | 28.5 | 3.2 19 | 24.5 | 24.6 | 28.1 | 30.8 | 3.2 23 | 26.9 | 27.8 | 31.3 | 33.1 | 3.2 28 | 29.2 | 30.9 | 34.5 | 36.3 | 3.2 35 | 31.6 | 34.1 | 37.7 | 39.3 | 3.2 48 | 34.7 | 37.3 | 40.9 | 42.6 | 3.9 ### QM 系列塑料圆形这些外壳随附配有集成电缆线夹的旋紧外壳（有三种尺寸，以适合不同直径电缆）。 二个外壳通过卡口作用金属环来定位和锁定。带引脚插件的面板安装外壳只能插接带插座插件的电缆安装外壳，带插座插件的面板安装外壳只能插接带引脚插件的电缆安装外壳。外壳材料 | 黑色 UL94V-0 级尼龙 ---|--- 工作温度 | -25 → +105°C 测试电势 | 1000 V 交流有效值 绝缘电阻 | 500V 直流条件下为 5000 MΩITT CANNON TR2028RMS1NB 圆形连接器外壳, Trident Ringlock系列, 插座, 28 路, 公, 面板安装, 20-28
数据手册 --
制造商 ITT Corporation (ITT电子) ITT Corporation (ITT电子)
分类 圆形连接器圆形连接器
安装方式 Through Hole -
触点数 28 28
针脚数 28 28
额定电压 250 VAC -
绝缘电阻 - 5000 MΩ
拔插次数 - 500
工作温度(Max) - 105 ℃
工作温度(Min) - -55 ℃
额定电压(Max) - 250 VAC
高度 1.05 mm -
产品生命周期 Active Active
包装方式 Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant
外壳颜色 - Black
