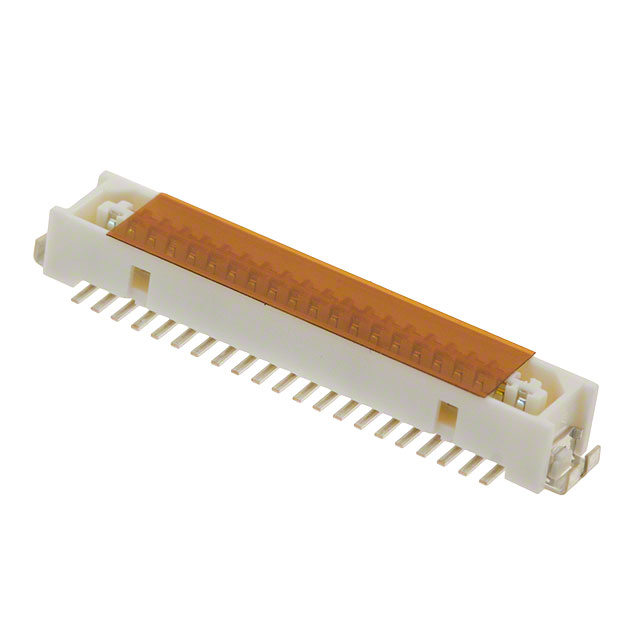

DF9-41P-1V(69)、DF9-41P-1V(20)、M40-6004146对比区别
型号 DF9-41P-1V(69) DF9-41P-1V(20) M40-6004146
描述 HIROSE(HRS) DF9-41P-1V(69) 堆叠板连接器, 41 触点, 针座, 1 mm, 表面安装 , 2 排CONN HEADER 41POS 1MM SMD TINHARWIN M40-6004146 堆叠板连接器, 41 触点, 插头, 1 mm, 表面安装 , 2 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Harwin
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD,P=1mm - -
引脚间距 - 1.00 mm 1.00 mm
触点数 41 41 41
极性 Male - Male
触点电镀 Gold Tin Tin
额定电流 500 mA - 500 mA
绝缘电阻 500 MΩ - 500 MΩ
排数 2 2 2
针脚数 41 41 41
额定电流(Max) 0.5 A - -
额定电压 150 VAC - 100 VAC
接触电阻(Max) 50 mΩ - -
易燃性等级 - UL 94 V-0 -
额定电压(AC) - - 100 V
接触电阻 - - 50 mΩ
工作温度(Max) - - 100 ℃
工作温度(Min) - - -55 ℃
长度 26.1 mm 26.1 mm 26.1 mm
宽度 4.2 mm 4.2 mm 4.2 mm
高度 3.3 mm 3.3 mm 3.3 mm
封装 SMD,P=1mm - -
引脚间距 - 1.00 mm 1.00 mm
外壳颜色 Beige Beige -
触点材质 Phosphor Bronze Phosphor Copper Phosphor Bronze
工作温度 45℃ ~ 125℃ - -20℃ ~ 125℃
外壳材质 - Nylon -
颜色 - - Natural
绝缘材质 - - Nylon
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Tube Bulk
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2014/06/16 - 2015/12/17
ECCN代码 - - EAR99
