39-28-8060、39-29-6068、39-28-1063对比区别
型号 39-28-8060 39-29-6068 39-28-1063

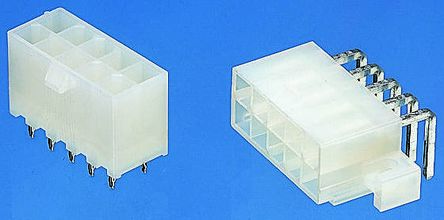

描述 MOLEX 39-28-8060 线至板连接器, Mini-Fit Jr. 5566系列, 6 触点, 针座, 4.2 mm, 通孔安装, 2 排Mini-Fit Junior 垂直管座，5566 系列这些 Mini-Fit Jr 5566 系列插头与 Mini-Fit Jr 5557 系列插座配用，请参见库存号 484-1748（典型）。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |MOLEX 39-28-1063 线至板连接器, Mini-Fit Jr. 5566系列, 6 触点, 针座, 4.2 mm, 焊接, 2 排
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 线对板连接器插针线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - Through Hole
引脚间距 4.20 mm 4.20 mm 4.20 mm
触点数 6 6 6
极性 Male Male Male
触点电镀 Tin Gold Tin
额定电压(DC) 600 V 600 V 600 V
额定电压(AC) 600 V - 250 V
额定电流 8 A 8 A 9 A
绝缘电阻 1.00 GΩ 1000 MΩ 1.00 GΩ
排数 2 2 2
灼热丝测试标准 Non-Compliant Non-Compliant Non-Compliant
无卤素状态 Low Halogen Low Halogen Low Halogen
方向 Vertical Vertical Vertical
电路数 6 6 6
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0, UL 94 V-2
针脚数 6 6 6
拔插次数 30 30 30
额定电流(Max) - 9A/触头 9A/触头
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(Max) 600 VAC 600 V 600 V
额定电压 600VAC, 600VDC 600VAC, 600VDC 600 V
接触电阻(Max) 10 mΩ 10 mΩ 10 mΩ
长度 14.2 mm 13.8 mm 14.2 mm
宽度 11 mm 9.60 mm 11 mm
高度 12.8 mm 12.8 mm 12.8 mm
封装 - - Through Hole
引脚间距 4.20 mm 4.20 mm 4.20 mm
外壳颜色 Natural Natural Natural
颜色 Ivory Natural Natural
触点材质 Brass Brass Brass
材质 Nylon - Nylon
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -40℃ ~ 105℃
外壳材质 Nylon Nylon Nylon
产品生命周期 Active Active Active
包装方式 Tray Bag Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
HTS代码 8536694040 8536694040 8536694040
ECCN代码 EAR99 EAR99 -
