BD750L2EFJ-CE2、BD750L2FP3-CE2、BD750L2FP-CE2对比区别

高亮显示差异参数

型号 BD750L2EFJ-CE2 BD750L2FP3-CE2 BD750L2FP-CE2

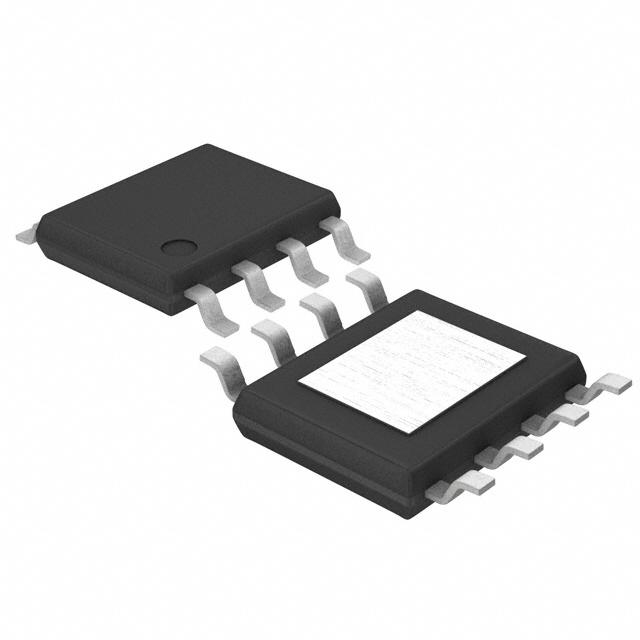

描述 ROHM  BD750L2EFJ-CE2  固定电压稳压器, LDO, 5.8V至45V, 400mV压差, 5V输出, 200mA输出, HTSOP-8ROHM  BD750L2FP3-CE2  固定电压稳压器, LDO, 5.8V至45V, 400mV压差, 5V输出, 200mA输出, SOT-223-4ROHM  BD750L2FP-CE2  固定电压稳压器, LDO, 4.37V至45V, 400mV压差, 5V输出, 200mA输出, TO-252-3

数据手册 ---

制造商 ROHM Semiconductor (罗姆半导体) ROHM Semiconductor (罗姆半导体) ROHM Semiconductor (罗姆半导体)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 4 3

封装 HTSOP-8 TO-261-4 TO-252-3

额定功率 0.75 W 0.6 W -

输出接口数 1 1 1

输出电压 5 V 5 V 5 V

输出电流 200 mA 200 mA 200 mA

供电电流 - 6µA ~ 15µA -

针脚数 8 4 3

耗散功率 0.75 W 600 mW 1.2 W

静态电流 0.006 mA 6 µA 6 µA

跌落电压 400 mV 400 mV 400 mV

输入电压(Max) 45 V 45 V 45 V

输入电压(Min) 5.8 V 5.8 V 4.37 V

输出电压(Min) 5 V 5 V -

输出电流(Max) 0.2 A 200 mA 0.2 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 750 mW 600 mW 1300 mW

精度 ±2 % ±2 % ±2 %

输入电压 5.8V ~ 45V 5.8V ~ 45V 5.8V ~ 45V

长度 - 6.5 mm 6.5 mm

宽度 - 3.4 mm 5.5 mm

高度 - 1.6 mm 2.3 mm

封装 HTSOP-8 TO-261-4 TO-252-3

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Cut Tape (CT) Cut Tape (CT) Each

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

香港进出口证 NLR NLR NLR
