TIP49、TIP49TU对比区别

高亮显示差异参数

型号 TIP49 TIP49TU

描述 FAIRCHILD SEMICONDUCTOR  TIP49  单晶体管 双极, 达林顿, NPN, 350 V, 10 MHz, 2 W, 1 A, 150 hFETrans GP BJT NPN 350V 1A 3Pin(3+Tab) TO-220 Rail

数据手册 --

制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童)

分类 双极性晶体管双极性晶体管

安装方式 Through Hole Through Hole

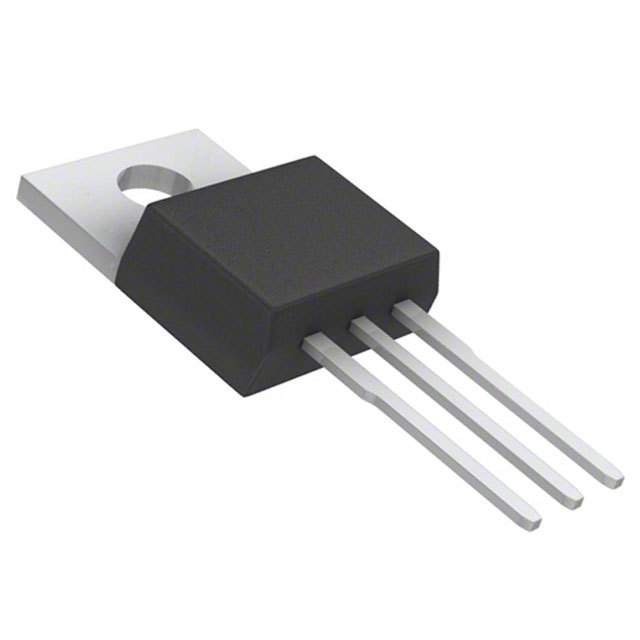

封装 TO-220-3 TO-220-3

引脚数 3 -

额定电压(DC) 350 V 350 V

额定电流 1.00 A 1.00 A

极性 NPN NPN

耗散功率 2 W 40 W

增益频宽积 10 MHz 10 MHz

击穿电压(集电极-发射极) 350 V 350 V

集电极最大允许电流 - 1A

最小电流放大倍数(hFE) 30 @300mA, 10V 30 @300mA, 10V

最大电流放大倍数(hFE) 150 150

额定功率(Max) 2 W 2 W

工作温度(Max) 150 ℃ 150 ℃

工作温度(Min) -65 ℃ 65 ℃

频率 10 MHz -

针脚数 3 -

直流电流增益(hFE) 150 -

耗散功率(Max) 2000 mW -

长度 10.67 mm 10.67 mm

宽度 4.83 mm 4.83 mm

高度 9.4 mm 9.4 mm

封装 TO-220-3 TO-220-3

工作温度 150℃ (TJ) 150℃ (TJ)

材质 Silicon -

产品生命周期 Unknown Unknown

包装方式 Bulk Tube

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 No SVHC -

REACH SVHC版本 2015/06/15 -

ECCN代码 EAR99 -
