SSW-108-01-F-S、SSW-108-01-G-S、SSW-108-01-S-S对比区别

高亮显示差异参数

型号 SSW-108-01-F-S SSW-108-01-G-S SSW-108-01-S-S

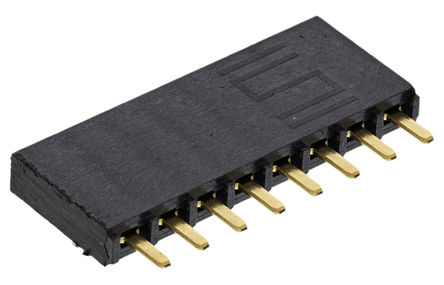

描述 SAMTEC SSW-108-01-F-S Board-To-Board Connector, 2.54mm, 8Contacts, Receptacle, SSW Series, Through Hole, 1RowsSAMTEC  SSW-108-01-G-S  板至板连接, 单路, SSW系列, 8 触点, 插座, 2.54 mm, 通孔安装, 1 排Board Connector, 8Contact(s), 1 Row(s), Female, Straight, 0.1inch Pitch, Solder Terminal, Locking, Socket, ROHS COMPLIANT

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 8 8 8

极性 Female Female Female

触点电镀 Gold Gold Gold

额定电流 - 5.7A/触头 5.7A/触头

排数 1 1 1

针脚数 8 8 8

拔插次数 100 100 100

额定电流(Max) 4.7A/触头 4.7A/触头 5.7A/触头

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

额定电压(Max) - 550 VAC 550 VAC

接触电阻(Max) 10 mΩ 10 mΩ 10 mΩ

接触电阻 - 10 mΩ -

额定电压 - 550 VAC -

长度 - 20.8 mm 20.8 mm

宽度 - 2.41 mm 2.41 mm

高度 8.51 mm 8.51 mm 8.51 mm

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

颜色 Black Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃

外壳材质 - Plastic Plastic

产品生命周期 Active Active Active

包装方式 Tube Bulk Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 无铅 Lead Free Lead Free

REACH SVHC版本 2015/06/15 2015/06/15 -

REACH SVHC标准 - No SVHC -
