EEE-TG1H220P、EEV-TG1H220P、EEV-TA1H220P对比区别

高亮显示差异参数

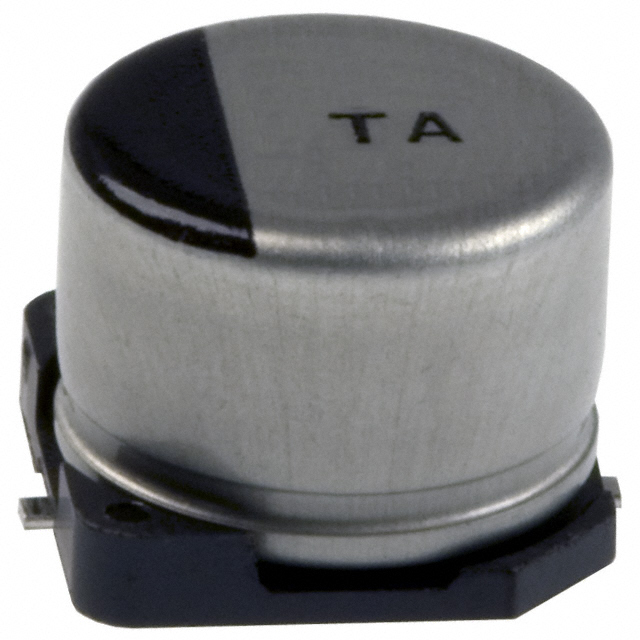

型号 EEE-TG1H220P EEV-TG1H220P EEV-TA1H220P

描述 EEE TG 系列 50 V 22 uF 8 x 6.2 mm 125 °C 低阻抗 表面贴装 V-Chip 电解电容Electrolytic capacitor SMD 22µF 50V 20% (Ø x L) 8mm x 7.3mm Panasonic EEV-TG1H220P 1 pc(s)CAP ALUM 22uF 20% 50V SMD

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) Panasonic (松下)

分类 铝电解电容铝电解电容铝电解电容

安装方式 Surface Mount Surface Mount Surface Mount

封装 SMD SMD SMD

额定电压(DC) 50 V 50.0 V 50.0 V

电容 22 µF 22 µF 22 µF

等效串联电阻(ESR) 1.6 Ω 1.6Ω @100kHz -

容差 ±20 % ±20 % ±20 %

纹波电流 80 mA 52mA @120Hz 32.5mA @120Hz

纹波电流(高频) 52mA @120Hz - -

纹波电流(低频) 80mA @100kHz - -

工作温度(Max) 125 ℃ - -

工作温度(Min) -40 ℃ - -

额定电压 50 V 50 V 50 V

长度 6.5 mm 6.20 mm 6.20 mm

宽度 650 µm 650 µm 650 µm

高度 6.2 mm 6.50 mm 6.20 mm

直径 8.00 mm 8.00 mm 8.00 mm

封装 SMD SMD SMD

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Unknown Unknown Unknown

包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)

寿命（小时） 1000 h 1000h @125℃ 1000h @125℃

RoHS标准 RoHS Compliant Non-Compliant Non-Compliant

含铅标准 Lead Free Contains Lead Contains Lead

REACH SVHC标准 No SVHC - -

ECCN代码 EAR99 - -

HTS代码 8532290040 - -
