ELJ-FB150JF、IMC1812EB150J、IMC1812ER150J对比区别

高亮显示差异参数

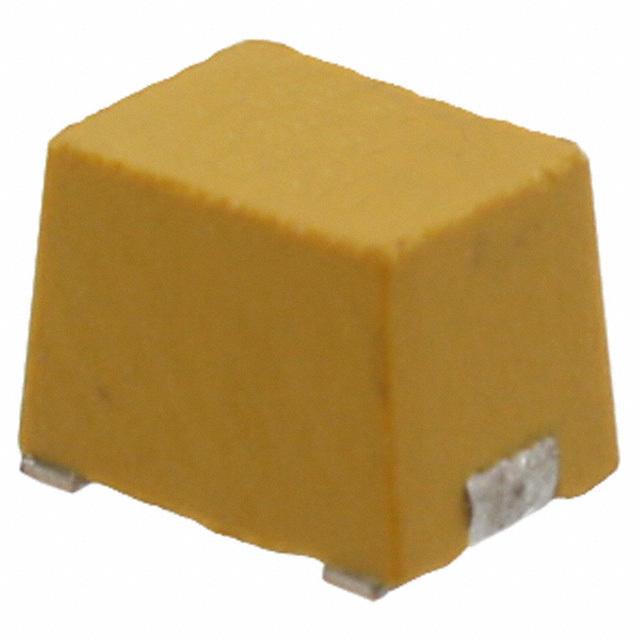

型号 ELJ-FB150JF IMC1812EB150J IMC1812ER150J

描述 Inductor General Purpose Chip Molded Wirewound 15uH 5% 1MHz 50Q-Factor Ferrite 215mA 2.1Ω DCR 1812 T/RInd Chip Molded Wirewound 15uH 5% 2.52MHz 50Q-Factor Powdered Iron 200mA 1812 BulkInd Chip Molded Wirewound 15uH 5% 2.52MHz 50Q-Factor Powdered Iron 200mA 1812 T/R

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Vishay Dale (威世达勒)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 4532 4832 4832

封装 1812 1812 1812

引脚数 2 - -

额定电流 215 mA 200 mA 200 mA

容差 ±5 % ±5 % ±5 %

电感 15 µH 15 µH -

自谐频率 18 MHz 17 MHz 17 MHz

测试频率 1 MHz 2.52 MHz 2.52 MHz

电阻(DC） ≤2.1 Ω ≤2.5 Ω ≤2.5 Ω

电阻(DC Max) - 15 mΩ -

Q值 50.0 - -

电阻 2.10 Ω - -

共振频率 18.0 MHz - -

屏蔽 No - -

长度 4.50 mm 4.5 mm 4.5 mm

宽度 3.2 mm 3.2 mm 3.2 mm

封装(公制) 4532 4832 4832

封装 1812 1812 1812

高度 3.20 mm - -

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Cut Tape (CT) Bulk Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -
