ATF16V8B-10SC、ATF16V8B-10SI、ATF16V8B-15SU对比区别

高亮显示差异参数

型号 ATF16V8B-10SC ATF16V8B-10SI ATF16V8B-15SU

描述 SPLD ATF16V8B Family 250Gates 8 Macro Cells 83MHz CMOS Technology 5V 20Pin SOICEEPLD - 电子擦除可编程逻辑设备 10NS 250 GATES EPLD 10NS IND TEMP简单可编程逻辑器件，AtmelAtmel 的此高性能可编程逻辑设备具有低功率、高可靠性和工业标准体系结构。 ### 简单可编程逻辑器件 (SPLD)

数据手册 ---

制造商 ATMEL (爱特美尔) ATMEL (爱特美尔) ATMEL (爱特美尔)

分类 PLC可编程逻辑控制器主动器件PLC可编程逻辑控制器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 20 20 20

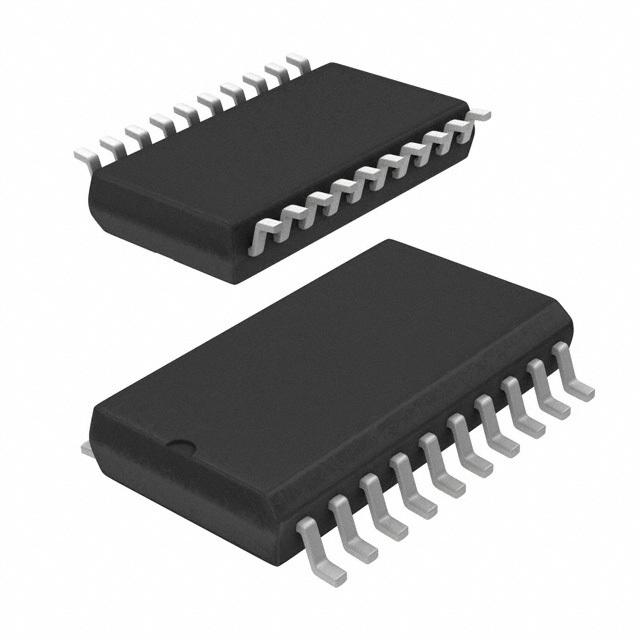

封装 SOIC-20 SOIC-20 SOIC-20

电源电压(DC) 5.00 V 5.00 V 4.50V (min)

时钟频率 10.0 GHz 20.0 GHz 15.0 GHz

I/O引脚数 20 20 20

存取时间 10.0 ns 20.0 ns 15.0 ns

电源电压 5 V - 4.5V ~ 5.5V

输入电压 5 V 5 V 5 V

频率 - - 62 MHz

供电电流 - - 55 mA

逻辑门个数 - - 150

工作温度(Max) - 85 ℃ 85 ℃

工作温度(Min) - -40 ℃ -40 ℃

电源电压(Max) - - 5.5 V

电源电压(Min) - - 4.5 V

封装 SOIC-20 SOIC-20 SOIC-20

长度 - - 12.8 mm

宽度 - - 7.5 mm

高度 - - 2.05 mm

产品生命周期 Obsolete Obsolete Active

包装方式 Tube Tube Tube

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead Lead Free

REACH SVHC版本 - - 2015/06/15
