74AHCT1G86SE-7、TC7SET86FU(T5L,F,T、74AHCT1G86DCKRG4对比区别

高亮显示差异参数

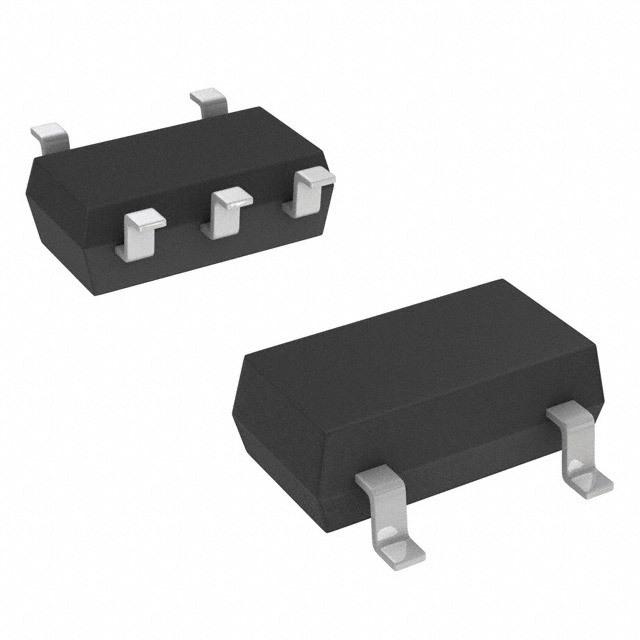

型号 74AHCT1G86SE-7 TC7SET86FU(T5L,F,T 74AHCT1G86DCKRG4

描述 74AHCT 系列 5.5 V 表面贴装 单 2 输入 异或门 - SOT-353-5逻辑门 L-MOS Exclusive-OR 8mA 5.2ns 4.5, 5.5VXOR Gate 1Element 2IN CMOS 5Pin SC-70 T/R

数据手册 ---

制造商 Diodes (美台) Toshiba (东芝) TI (德州仪器)

分类 逻辑芯片逻辑芯片逻辑芯片

安装方式 Surface Mount Surface Mount Surface Mount

封装 SC-70-5 TSSOP-5 SC-70-5

引脚数 5 - 5

输出电压 - 5.5 V -

输出电流 8 mA 8 mA 8.00 mA

电路数 1 1 -

耗散功率 - 200 mW -

输入数 2 2 2

工作温度(Max) 150 ℃ 85 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V -

电源电压(DC) 4.50V (min) - 4.50V ~ 5.50V

输出接口数 1 - 1

传送延迟时间 - - 9.00 ns

电压波节 - - 5.00 V

逻辑门个数 - - 1

输出电流驱动 - - -1.00 mA

电源电压(Max) 5.5 V - 5.5 V

电源电压(Min) 4.5 V - 4.5 V

封装 SC-70-5 TSSOP-5 SC-70-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ -

产品生命周期 Active Obsolete Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -
