DF3DZ-4P-2V(51)、DF3DZ-4P-2V(50)、2-171825-4对比区别

高亮显示差异参数

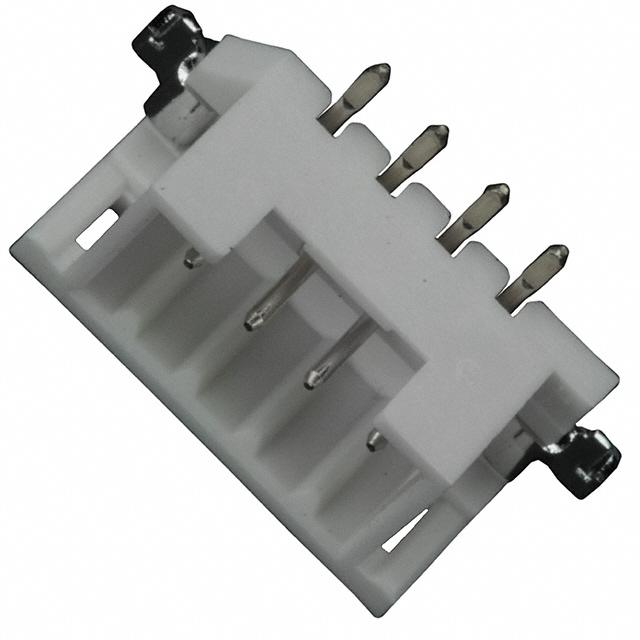

型号 DF3DZ-4P-2V(51) DF3DZ-4P-2V(50) 2-171825-4

描述 Hirose DF3 系列 2mm 节距 SMT 印刷电路板引脚管座连接器DF3 系列 2mm 节距 SMT 印刷电路板安装引脚管座连接器。 这些 DF3 系列 2mm 节距 SMT 引脚管座提供垂直或直角安装，带镀锡触点（后缀带 (21) 的部件号）或镀金触点（后缀带 (51) 的部件号）。 以“DF3Z”开头的部件号具有板导轴/安装凸台### 2.0mm 单排连接器 - Hirose DF3集管和线壳 HDR 4P 2MM VERT GOLDConn Wire to Board HDR 4POS 2.5mm Solder ST Thru-Hole Bag

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) TE Connectivity (泰科)

分类 板对板连接器插头插座线对板连接器

安装方式 Surface Mount Surface Mount Through Hole

引脚间距 - 2.00 mm -

触点数 4 4 -

极性 - Male -

触点电镀 - Gold Tin, Tin over Copper

绝缘电阻 >1000MΩ @1000VDC 1000 MΩ -

排数 1 1 1

针脚数 4 4 4

工作温度(Max) - 85 ℃ -

工作温度(Min) - -30 ℃ -

额定电流 3 A - -

接触电阻 <30mΩ @100mA - -

额定电压 250 VAC - 250VAC, 350VDC

方向 - - Vertical

易燃性等级 - - UL 94 V-0

长度 15.5 mm 12.5 mm -

宽度 5.6 mm 5.60 mm -

高度 5.9 mm 5.90 mm -

引脚间距 - 2.00 mm -

外壳颜色 Black Beige Black

颜色 Beige Beige Black

触点材质 Phosphor Bronze Brass Brass

外壳材质 - Plastic Nylon

工作温度 -30℃ ~ 85℃ - -

产品生命周期 Obsolete Obsolete Active

包装方式 Tape & Reel (TR) Tube Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ELV标准 - - Compliant
