960102-6202-AR、BCS-102-L-S-TE、ESS-102-G-03对比区别

高亮显示差异参数

型号 960102-6202-AR BCS-102-L-S-TE ESS-102-G-03

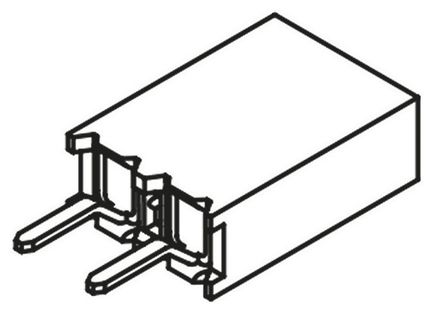

描述 3M  960102-6202-AR  连接器, 母, 1排 直型 2路 镀金SAMTEC  BCS-102-L-S-TE  板至板连接, 垂直, BCS系列, 2 触点, 插座, 2.54 mm, 通孔安装, 1 排SAMTEC ESS-102G-03 Board-To-Board Connector, 2.54mm, 2Contacts, Receptacle, ESS Series, Through Hole, 1Rows

数据手册 ---

制造商 3M Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 - 2.54 mm -

触点数 2 2 2

极性 Female Female Female

触点电镀 Gold Gold Gold

额定电流 2 A 3 A -

排数 1 1 1

针脚数 2 2 -

拔插次数 - 2500 -

额定电流(Max) - 4.6A/触头 1 A

工作温度(Max) 105 ℃ 125 ℃ -

工作温度(Min) -25 ℃ -55 ℃ -

额定电压(Max) - 475 VAC -

额定电压 1000 VDC 475 VAC -

接触电阻(Max) - 10 mΩ 10 MΩ

长度 - 5.08 mm -

宽度 - 2.54 mm -

高度 - 7.37 mm -

封装 - - -

引脚间距 - 2.54 mm -

外壳颜色 - Black -

颜色 Black Black -

触点材质 Copper Alloy Phosphor Bronze Brass

工作温度 -25℃ ~ 105℃ -55℃ ~ 125℃ -

外壳材质 - Plastic -

产品生命周期 Obsolete Active Active

包装方式 Tray Tube -

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free -

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 2016/06/20 2015/06/15 2015/06/15
