68602-206HLF、M20-9980346、M20-9980345对比区别
型号 68602-206HLF M20-9980346 M20-9980345

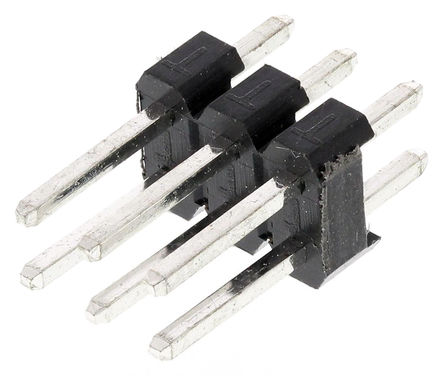

描述 2.54mm 方针HARWIN M20-9980346 板至板连接, M20系列, 6 触点, 针座, 2.54 mm, 通孔安装, 2 排HARWIN M20-9980345 板至板连接, 垂直, M20系列, 6 触点, 针座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 Amphenol (安费诺) Harwin Harwin
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
触点数 6 6 6
极性 Male Male Male
触点电镀 - Tin Gold
额定电压(AC) - 750 V 750 V
额定电流 - 3 A 3 A
绝缘电阻 - 10000 MΩ 10000 MΩ
排数 2 2 2
针脚数 - 6 6
接触电阻 - 20 mΩ 15 mΩ
拔插次数 - 50 300
额定电流(Max) - 3 A 3 A
工作温度(Max) - 105 ℃ 105 ℃
工作温度(Min) - -40 ℃ -40 ℃
接触电阻(Max) - 20 mΩ 25 mΩ
长度 - 7.62 mm 7.62 mm
宽度 - 5.08 mm 5.08 mm
高度 - 8.64 mm 8.64 mm
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
外壳颜色 - Black Black
颜色 - Black Black
触点材质 Phosphor Bronze Phosphor Bronze Brass
绝缘材质 - - Polyester
工作温度 - -40℃ ~ 105℃ -40℃ ~ 105℃
产品生命周期 - Active Active
包装方式 - Bulk Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/12/17 2015/12/17
