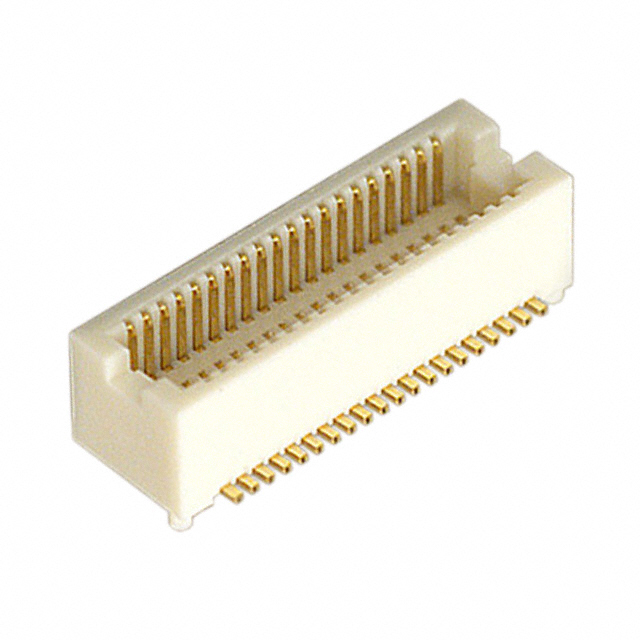

DF12D(4.0)-40DP-0.5V(81)、DF12D(4.0)40DP0.5V80对比区别
型号 DF12D(4.0)-40DP-0.5V(81) DF12D(4.0)40DP0.5V80
描述 0.5 mm Hirose 表面安装板对板管座，带凸轮 - DF12D 系列DF12 系列直向、SMT 安装、超微型板对板、双排引脚管座连接器，具有 0.5mm 触点节距，提供各种堆叠高度。 这些 0.5mm 印刷电路板安装双排引脚管座连接器具有 UL94V-0 聚酰胺主体和镀金触点。 这些 DF12D 表面安装板对板管座连接器具有金属坚固件，用于板固定。DF12 表面安装管座和插座连接器配接后的堆叠高度： **DF12(3.0)-xxxx-xxxx** 堆叠高度为 3mm** DF12(3.5)-xxxx-xxxx** 堆叠高度为 3.5mm** DF12(4.0)-xxxx-xxxx** 堆叠高度为 4.0mm** DF12(5.0)-xxxx-xxxx** 堆叠高度为 5.0mm 如果未引起括号中的数字，则堆叠高度将为 3.5 至 5.0mm。 ### 0.5mm 板到板 - HiroseCONN HEADER 40POS 4MM SMT 0.5MM
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount
封装 SMD -
引脚间距 500 µm 500 µm
触点数 40 40
极性 Male -
触点电镀 Gold -
额定电流 300 mA -
绝缘电阻 500MΩ @100VDC -
排数 2 2
易燃性等级 UL 94 V-0 -
针脚数 40 40
接触电阻 <50mΩ @100mA -
拔插次数 50 -
额定电流(Max) 0.3 A -
工作温度(Max) 125 ℃ -
工作温度(Min) -45 ℃ -
额定电压(Max) 50 VAC -
额定电压 50 VAC -
接触电阻(Max) 50 mΩ -
长度 12.2 mm -
宽度 3.8 mm -
高度 3.3 mm -
封装 SMD -
引脚间距 500 µm 500 µm
外壳颜色 Beige -
触点材质 Phosphor Copper -
工作温度 -45℃ ~ 125℃ -
外壳材质 Plastic -
产品生命周期 Active Obsolete
包装方式 Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC -
REACH SVHC版本 2014/06/16 -
