GBPC1501、GBPC1501-E4/51、GBU6G对比区别

高亮显示差异参数

型号 GBPC1501 GBPC1501-E4/51 GBU6G

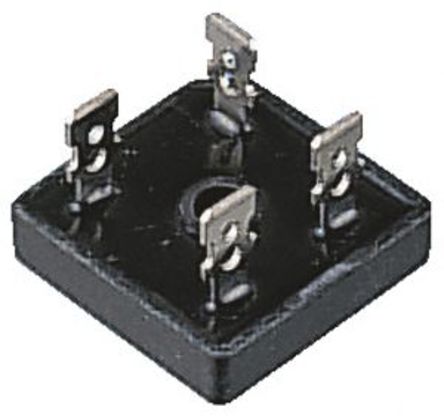

描述 玻璃钝化单相桥式整流器 GLASS PASSIVATED SINGLE-PHASE BRIDGE RECTIFIERGBPC 系列，Vishay Semiconductor玻璃钝化单相桥式整流器 典型 IR，小于 0.5μA 高浪涌电流容量 高箱介电强度 1500Vrms Fast-on 接线端子 ### 认可UL，E54214### 桥式整流器 - Vishay Semiconductor桥式整流器将交流 (AC) 输入转换为直流 (DC) 输出，用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。Bridge Rectifier Diode, 1 Phase, 4.2A, 400V V(RRM), Silicon, 20.80 X 18MM, 3.3MM HEIGHT, ROHS COMPLIANT, PLASTIC PACKAGE-4

数据手册 ---

制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Diotec Semiconductor

分类 桥式整流器二极管二极管

安装方式 PCB Through Hole Through Hole

引脚数 4 4 4

封装 Square-4 Square-4 -

正向电压 1.1V @7.5A 1.1 V 1 V

热阻 - 1.9℃/W (RθJC) -

正向电流 15 A 15 A -

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -65 ℃ -55 ℃ -50 ℃

工作结温(Max) - 150 ℃ -

额定电压(DC) 100 V - -

额定电流 15.0 A - -

电容 300 pF - -

输出电流 ≤15.0 A - -

最大正向浪涌电流（Ifsm） 300 A - 175 A

负载电流 - - 6 A

反向恢复时间 - - 1500 ns

长度 29 mm 28.8 mm -

宽度 29 mm 28.8 mm -

高度 11.23 mm 7.62 mm -

封装 Square-4 Square-4 -

工作温度 -65℃ ~ 150℃ (TJ) -55℃ ~ 150℃ -

产品生命周期 Obsolete Active Active

包装方式 Tray Bulk Box

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

ECCN代码 - - EAR99
