10240-55G3PC、5787170-4、10240-55G3VC对比区别

高亮显示差异参数

型号 10240-55G3PC 5787170-4 10240-55G3VC

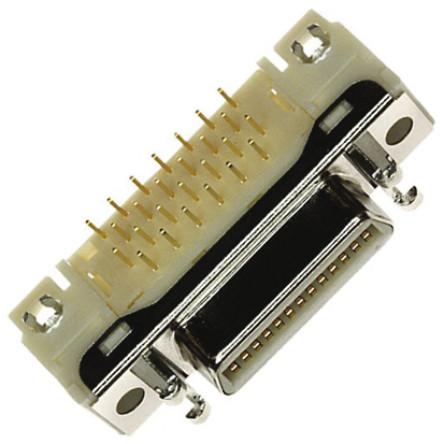

描述 3M  10240-55G3PC  连接器, 微型D sub, 直角, 102系列, 插座, 40 触点, 通孔安装, 电路板安装, 镀金触芯AMP FROM TE CONNECTIVITY  5787170-4  线至板连接器, 母 40路 1.27MMD-Sub微型D连接器 MDR/RECEP/40POS

数据手册 ---

制造商 3M TE Connectivity (泰科) 3M

分类 D-Sub连接器D-Sub连接器D-Sub连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 1.27 mm 1.27 mm 1.27 mm

触点数 40 40 40

极性 Female Female Female

触点电镀 Gold over Nickel, Gold Gold Gold over Nickel, Gold

额定电流 1 A 1A/触头 -

绝缘电阻 500 MΩ - -

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0

针脚数 40 40 40

额定电流(Max) 1 A 1A/触头 -

工作温度(Max) 105 ℃ 105 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

方向 - Right Angle -

屏蔽 - Yes -

额定电压 - 30 V -

长度 46.1 mm 46.1 mm 46.1 mm

宽度 16.7 mm 16.76 mm 11.4 mm

高度 9.4 mm 10.31 mm 9.40 mm

引脚间距 1.27 mm 1.27 mm 1.27 mm

外壳颜色 Beige Black Beige

颜色 Beige Black -

触点材质 Copper Alloy Phosphor Bronze Copper Alloy

材质 Steel - -

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -

外壳材质 Plastic Thermoplastic Plastic

产品生命周期 Active Active Obsolete

包装方式 Tray Tube -

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC - -

军工级 Yes - -

ELV标准 - Compliant -

ECCN代码 EAR99 EAR99 -

HTS代码 - 8536694040 -
