FH12-50S-0.5SH(55)、XF2M-5015-1A、XF2M50151AR100对比区别

高亮显示差异参数

型号 FH12-50S-0.5SH(55) XF2M-5015-1A XF2M50151AR100

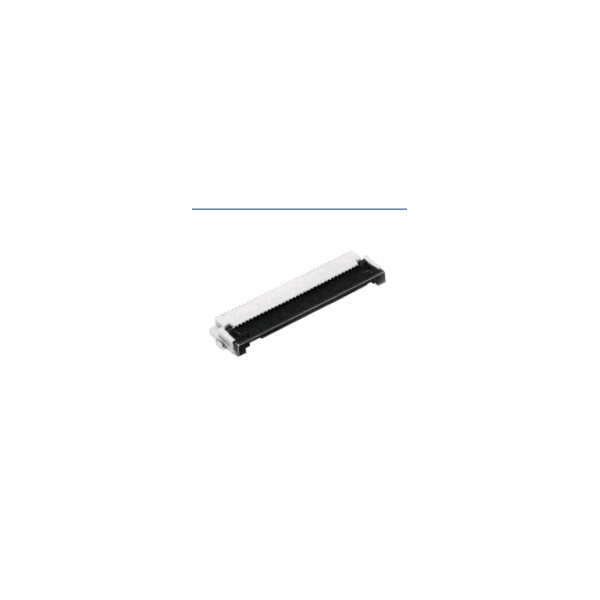

描述 Hirose 0.5mm 表面安装 FPC/FFC 连接器，带有底部触点 - FH12 系列FH12 系列表面安装水平安装 FPC/FFC 连接器，具有 0.5mm 触点节距，可支持 FPC，厚度仅为 0.18mm。 这些 0.5mm FPC/FFC 表面安装连接器具有深棕色 PPS 旋转手指操作锁扣执行器，可轻松插入和可靠连接 FPC/FFC，此执行器还无需侧面闩锁连接器，可以并排安装。 这些 FH12 系列 FPC/FFC 表面安装连接器的主体由米色 UL94V-0 聚酰胺制成，包含额外的焊接空腔以防止焊点桥接。 这些 FPC/FFC 连接器的底部对齐触点镀金，采用半音叉设计以实现可靠的牢固连接。### 0.5mm FPC/FFC - Hirose锁扣设计允许并排放置 2 个或多个连接器 防止锡点桥接OMRON ELECTRONIC COMPONENTS  XF2M-5015-1A  连接器, FFC/FPC, 母 50路 1排, 整卷OMRON ELECTRONIC COMPONENTS  XF2M50151AR100  连接器, FFC/ FPC板, XF2M系列, 50 触点, 插座, 0.5 mm, 表面安装　, 顶部、底部

数据手册 ---

制造商 Hirose Electric (广濑) Omron (欧姆龙) Omron (欧姆龙)

分类 连接器连接器连接器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 50 50

封装 SMD SMD -

引脚间距 500 µm 500 µm -

触点数 50 50 50

极性 Female Female Female

触点电镀 Gold Gold Gold

额定电压(DC) - 50.0 V -

额定电压(AC) - 50.0 V -

额定电流 500 mA 500 mA -

绝缘电阻 500 MΩ 100 MΩ 100 MΩ

排数 1 1 1

针脚数 50 50 -

拔插次数 20 20 20

额定电流(Max) 0.5 A 0.5 A 0.5 A

工作温度(Max) 70 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -30 ℃ -30 ℃

额定电压 50 V 50 V -

接触电阻(Max) 50 mΩ 50 mΩ 50 mΩ

易燃性等级 UL 94 V-0 - -

接触电阻 50.0 mΩ - -

额定电压(Max) 50 VAC - -

方向 - - Horizontal

长度 29.1 mm 29.1 mm -

宽度 5.6 mm 5.9 mm -

高度 2 mm 2.1 mm 2.1 mm

封装 SMD SMD -

引脚间距 500 µm 500 µm -

外壳颜色 Beige Natural Natural

触点材质 Phosphor Bronze Copper Alloy Copper

工作温度 -40℃ ~ 85℃ -30℃ ~ 85℃ -

外壳材质 Plastic Plastic -

颜色 Beige - -

材质 Polyamide (PA) - -

产品生命周期 Active Obsolete -

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 - - 2014/06/16

ECCN代码 EAR99 EAR99 EAR99

HTS代码 - 8536694040 -
