AXA005A0X-SR、AXA005A0X-SRZ、S3M-TP对比区别

高亮显示差异参数

型号 AXA005A0X-SR AXA005A0X-SRZ S3M-TP

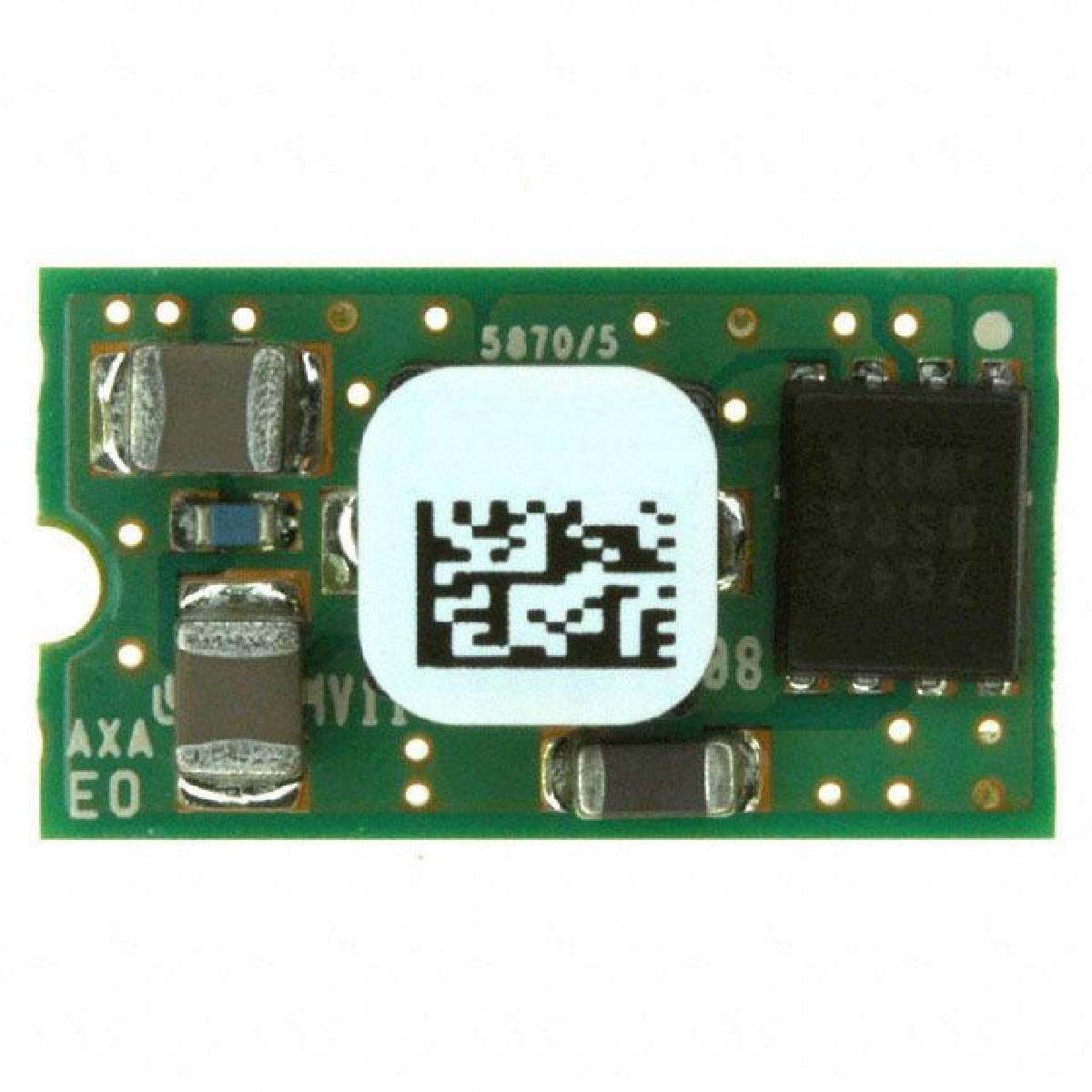

描述 Module DC-DC 12Vin 1Out 0.75V to 5.5V 5A 5Pin SMT T/RLineage Power 5A 单输出调节非隔离直流到直流转换器 - Austin MicroLynx™ 系列非隔离 Lynx™ 封装和引脚输出 宽输入电压范围 高达 5A 输出电流 可通过外部变压器调整输出电压 远程开/关控制 低输出噪声和纹波 欠电压锁定，过电流和过热保护 连接数据 --- 引脚 | SIP | SMT 1 | 输出电压 | 远程开/关 2 | 微调 | 输入电压 3 | 接地 | 接地 4 | 输入电压 | 微调 5 | 远程开/关 | 输出电压 ### 注有关性能下降曲线，请参见制造商的数据表。### 认可UL 60950-1 认可，CSA C22.2 第 60950-1-03 号认证和 VDE 0805:2001-12 (EN60950-1) 许可 ### Lineage Power - 非隔离，负载点转换器Rectifier Diode, 1 Phase, 1Element, 3A, 1000V V(RRM), Silicon, DO-214AB, ROHS COMPLIANT, PLASTIC, SMCJ, 2Pin

数据手册 ---

制造商 GE (通用电气) GE (通用电气) Micro Commercial Components (美微科)

分类 DC/DC转换器DC/DC转换器TVS二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - - 2

封装 SMD-5 SMD-5 DO-214AB

额定电压(DC) - - 1.00 kV

额定电流 - - 3.00 A

电容 - - 60.0 pF

输出电流 - 5 A ≤3.00 A

正向电压 - - 1.2 V

极性 - - Standard

热阻 - - 10℃/W (RθJL)

正向电流 - - 3 A

正向电压(Max) - - 1.2V @3A

正向电流(Max) - - 3 A

工作温度(Max) - - 150 ℃

工作温度(Min) - - -55 ℃

耗散功率(Max) - - 2600 mW

额定功率 27 W 27 W -

输出接口数 1 1 -

输入电压(Max) 14 V 14 V -

输入电压(Min) 10 V 10 V -

输出电流(Max) 5 A 5 A -

额定功率(Max) 27.5 W 27.5 W -

输出电压 - 0.75V ~ 5.5V -

输入电压(DC Max) - 14 V -

输入电压(DC Min) - 10 v -

输出电压(Max) - 5.5 V -

输出电压(Min) - 750 mV -

输出功率(Max) - 27.5 W -

输入电压 - 10VDC ~ 14VDC -

长度 - 20.3 mm 7.11 mm

宽度 - 11.4 mm 6.22 mm

高度 - 7.24 mm 2.62 mm

封装 SMD-5 SMD-5 DO-214AB

产品生命周期 Active Not Recommended for New Design Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -
