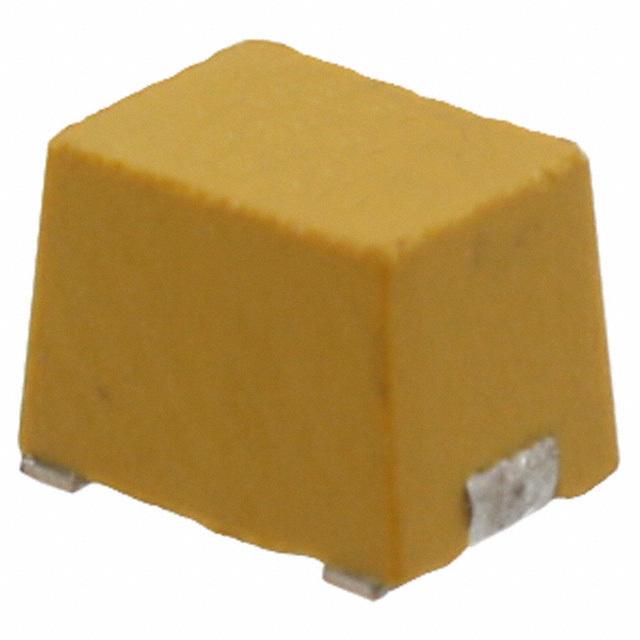

ELJ-FB561JF、IMC1812ER561J、NL453232T-561J-PF对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 ELJ-FB561JF IMC1812ER561J NL453232T-561J-PF

描述 Inductor General Purpose Chip Molded Wirewound 560uH 5% 100kHz 30Q-Factor Ferrite 50mA 35Ω DCR 1812 T/R固定电感器 560uH 5%TDK  NL453232T-561J-PF  表面贴装高频电感器, NL系列, 560 µH, ± 5%, 1812 [4532 公制], 3 MHz, 30 ohm

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) TDK (东电化)

分类 电感电感电感

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 4532 4832 4832

封装 1812 1812 1812

额定电流 50 mA 50 mA 50 mA

容差 ±5 % ±5 % ±5 %

电感 560 µH 560 μH 560 µH

自谐频率 2.7 MHz 3 MHz 3 MHz

屏蔽 No - -

测试频率 100 kHz 790 kHz 796 kHz

电阻(DC) ≤35 Ω ≤30 Ω ≤30 Ω

电阻(DC Max) 35 Ω 15 mΩ 30 Ω

Q值 - - 30.0

产品系列 - - NL

电感公差 - - ±5 %

额定电流(DC) - - 50 mA

工作温度(Max) - - 85 ℃

工作温度(Min) - - -40 ℃

精度 - - ±5 %

长度 4.5 mm 4.5 mm 4.5 mm

宽度 3.2 mm 3.2 mm 3.2 mm

高度 3.2 mm - 3.4 mm

封装(公制) 4532 4832 4832

封装 1812 1812 1812

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -40℃ ~ 105℃

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

最小包装 - - 500

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 EAR99 - -

HTS代码 8504508000 - -
