ADL5531ACPZ-R7、ADL5542ACPZ-R7、ADL5541ACPZ-R7对比区别
型号 ADL5531ACPZ-R7 ADL5542ACPZ-R7 ADL5541ACPZ-R7
描述 ANALOG DEVICES ADL5531ACPZ-R7 芯片, 中频线性放大器, 20dBANALOG DEVICES ADL5542ACPZ-R7 芯片, 可变增益放大器ANALOG DEVICES ADL5541ACPZ-R7 芯片, 可变增益放大器
数据手册 ---
制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)
分类 放大器IC与RF模块放大器IC与RF模块放大器IC与RF模块
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8

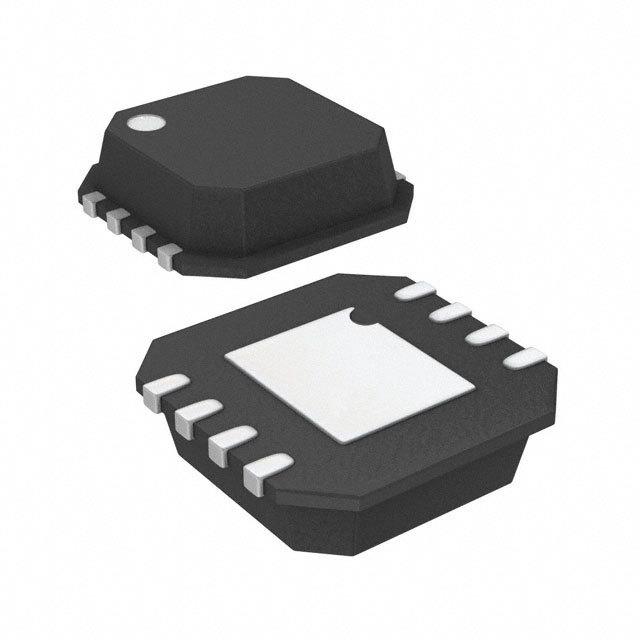

封装 LFCSP-8 LFCSP-8 LFCSP-8
频率 20MHz ~ 500MHz 20MHz ~ 6GHz 50MHz ~ 6GHz
电源电压(DC) 4.75V (min) 4.50V (min) 4.50V (min)
供电电流 100mA ~ 110mA 93mA ~ 115mA 90mA ~ 100mA
通道数 1 1 1
针脚数 8 8 -
耗散功率 500 mW 500 mW 500 mW
输出功率 41 dBm - -
增益 19.2dB ~ 20.5dB 11.2dB ~ 14.4dB 9.1dB ~ 13.5dB
测试频率 380 MHz 5.8 GHz 5.8 GHz
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 500 mW 500 mW 500 mW
电源电压 4.75V ~ 5.25V 4.5V ~ 5.5V 4.5V ~ 5.5V
电源电压(Max) 5.25 V 5.5 V 5.5 V
电源电压(Min) 4.75 V 4.5 V 4.5 V
工作电压 - - 4.5V ~ 5.5V
带宽 - - 6.00 GHz
长度 3 mm - -
宽度 3 mm - -
高度 0.84 mm 0.83 mm 0.83 mm
封装 LFCSP-8 LFCSP-8 LFCSP-8
工作温度 -40℃ ~ 85℃ - -
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 EAR99 5A991.g
