09185506813、09185507813、09185505813对比区别

高亮显示差异参数

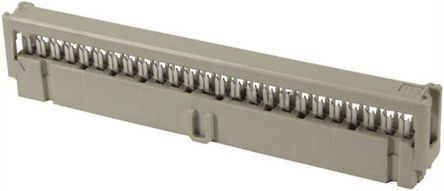

型号 09185506813 09185507813 09185505813

描述 xxxxxxxx**803** 结尾的 Harting 部件号没有应力消除夹 以 xxxxxxxx**813** 结尾的 Harting 部件号有应力消除夹 ### 针座和插座（IDC 终端）Harting SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化，提供多达 64 个触点。 这些 SEK-18 电缆安装 IDC 插座连接器提供开放式或闭合式端盖，提供应力消除型号。 部件号 0918xxxx7803 是 2.54mm IDC 插座，带开放式端盖和 3 类性能级别 部件号 0918xxxx5803 是 2.54mm IDC 插座，带开放式端盖和 S4 (0.74μm) 性能级别 部件号 0918xxxx6804 是 2.54mm IDC 插座，带闭合式端盖和 2 类性能级别 部件号 0918xxxx7813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 3 类性能级别 部件号 0918xxxx5813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 S4 (0.74μm) 性能级别提供各种长度 性能级别 2 带有中心极化 SEK 系列 触点数 6  64 带或不带应力消除夹 ### 认可UL### 标准IEC 60 603-13 ### 电缆连接器Harting SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化，提供多达 64 个触点。 这些 SEK-18 电缆安装 IDC 插座连接器提供开放式或闭合式端盖，提供应力消除型号。 部件号 0918xxxx7803 是 2.54mm IDC 插座，带开放式端盖和 3 类性能级别 部件号 0918xxxx5803 是 2.54mm IDC 插座，带开放式端盖和 S4 (0.74μm) 性能级别 部件号 0918xxxx6804 是 2.54mm IDC 插座，带闭合式端盖和 2 类性能级别 部件号 0918xxxx7813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 3 类性能级别 部件号 0918xxxx5813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 S4 (0.74μm) 性能级别提供各种长度 性能级别 2 带有中心极化 SEK 系列 触点数 6  64 带或不带应力消除夹 ### 认可UL### 标准IEC 60 603-13### 电缆连接器

数据手册 ---

制造商 Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子)

分类 线对板连接器线对板连接器IDC连接器

触点数 50 50 50

极性 Female Female -

线规 26AWG ~ 28AWG 26AWG ~ 28AWG 26AWG ~ 28AWG

触点电镀 - Gold Gold

排数 2 2 2

针脚数 50 50 50

绝缘电阻 10 GΩ - -

额定电流(Max) 2.5 A - -

工作温度(Max) 125 ℃ - -

工作温度(Min) -55 ℃ - -

接触电阻(Max) 20 mΩ - -

额定电流 - - 2 A

高度 14.5 mm 14.5 mm 14.5 mm

长度 68.1 mm - -

宽度 7.2 mm - -

触点材质 Brass Brass -

外壳颜色 Gray - -

产品生命周期 Active Active Active

包装方式 Bulk Bulk -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/12/17 2015/12/17 -
