09661527613、D09S13B4GX00LF、FCE17-E09SB-410对比区别

高亮显示差异参数

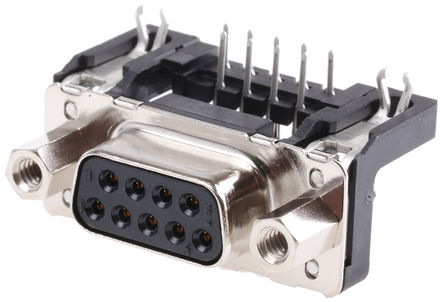

型号 09661527613 D09S13B4GX00LF FCE17-E09SB-410

描述 Harting 2.54mm DIN 41652 标准 D-Sub 连接器，压印引脚，板锁一个简洁系列压印引脚 D-sub 连接器，特别适用于电缆到板应用，例如通信和数据接口连接。 这些耐用的 D 型连接器具有较长的配接寿命并且具有镍钢外壳，以及铜合金触点。标准超微型 D 连接器 模压触点 性能级别 2 金属外壳 4-40 UNC ### 标准IEC 60 807 ### Harting -（D-Sub）### Harting适合于军事应用、工业应用或者商业应用和计算机接口连接等等UNC 4-40 Delta-D 连接器带鱼叉开发以满足工业领域电流需要（工业电子、IT、医疗设备、私人通信等）。 连接器排与 UNC 4-40 螺纹插件之间的节距为 2.54 mm。 外壳： | 镀锡钢、带锯齿插入式 ---|--- 绝缘： | 热塑性、自熄灭 UL 94-V0 触点： | 尺寸 20 (Ø 1 mm) 鱼叉： | 镀锡黄铜 符合： | HE 5、DIN 41652 和 MIL C 24308 电流： | 每触点最大 5 A 工作电压： | 300 V 有效电压 触点电阻： | ≤10 mΩ 板厚： | 1.6 mm（印刷电路板输出 2.9 mm 长） 工作温度： | –55 °C → +125 °C ### D 型连接器 - FCIAMPHENOL  FCE17-E09SB-410  滤波连接器, D-SUB, 直角, FCE17系列, DE, 插座, 9 触点, 470 pF, 钢主体

数据手册 ---

制造商 Harting Technology Group (哈丁电子) FCI Electronics (法马通) Amphenol (安费诺)

分类 D-Sub连接器D-Sub连接器D-Sub连接器

安装方式 Through Hole Through Hole Through Hole

触点数 9 9 9

极性 Female - Female

额定电流 6.5 A 5 A 5 A

电容 - - 470 pF

工作温度(Max) 125 ℃ 125 ℃ 85 ℃

工作温度(Min) -55 ℃ -55 ℃ -40 ℃

绝缘电阻 10000 MΩ - -

排数 2 2 -

针脚数 9 9 -

拔插次数 250 - -

额定电流(Max) 6.5 A - -

额定电压 1 kV 300 V -

接触电阻(Max) 10 mΩ - -

工作电压(Max) - 300 VAC -

长度 31.2 mm 30.81 mm 30.81 mm

宽度 21.2 mm 13.48 mm 20.85 mm

高度 13.6 mm 13.48 mm 12.55 mm

触点材质 Copper Alloy Brass Phosphor Bronze

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -40℃ ~ 85℃

颜色 - Black -

产品生命周期 Active Active Active

包装方式 Tray Tray -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

REACH SVHC标准 - - No SVHC

含铅标准 Lead Free Lead Free -

ECCN代码 - - EAR99
