10220-55G3PC、DX10GM-20S(50)、10220-55G3VC对比区别

高亮显示差异参数

型号 10220-55G3PC DX10GM-20S(50) 10220-55G3VC

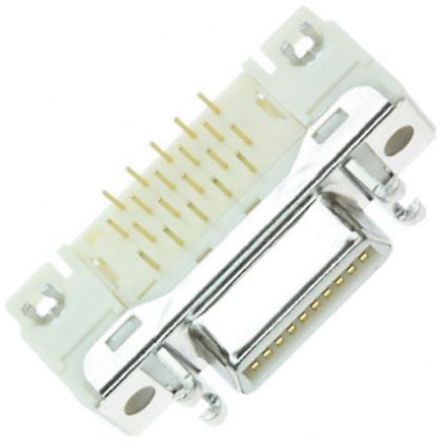

描述 3M  10220-55G3PC  连接器, 微型D sub, 直角, 102系列, 插座, 20 触点, 通孔安装, 电路板安装, 镀金触芯Conn SCSI RCP 20POS 2.54mm Solder RA Thru-Hole 20 Terminal 1Port3M Mini D Ribbon (MDR) Connectors

数据手册 ---

制造商 3M Hirose Electric (广濑) 3M

分类 D-Sub连接器直角工业连接器D-Sub连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 1.27 mm 1.27 mm 1.27 mm

极性 Female Female Female

触点电镀 Gold over Nickel, Gold Gold Gold

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0

针脚数 20 20 20

触点数 20 20 -

接触电阻 - <35mΩ @100mA -

额定电流(Max) 1 A 0.5 A -

工作温度(Max) 105 ℃ 85 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

额定电流 1 A - -

绝缘电阻 500 MΩ - -

长度 33.4 mm 27.45 mm 33.4 mm

宽度 16.7 mm 16.7 mm 11.4 mm

高度 9.4 mm 9 mm 9.40 mm

引脚间距 1.27 mm 1.27 mm 1.27 mm

外壳颜色 Beige Black Beige

触点材质 Copper Alloy Copper Alloy Copper Alloy

外壳材质 Polyester Plastic Plastic

工作温度 -55℃ ~ 105℃ - -

产品生命周期 Active Active Obsolete

包装方式 Tray Tray -

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC - -

ECCN代码 EAR99 - -
