APT15DQ100BG、STTH3010W、DSEI30-10A对比区别

高亮显示差异参数

型号 APT15DQ100BG STTH3010W DSEI30-10A

描述 超快软恢复整流二极管 ULTRAFAST SOFT RECOVERY RECTIFIER DIODESTMICROELECTRONICS  STTH3010W  快速/超快功率二极管, 单, 1 kV, 20 A, 1.3 V, 42 ns, 180 AIXYS SEMICONDUCTOR  DSEI30-10A  快速/超快功率二极管, 单, 1 kV, 30 A, 2.4 V, 35 ns, 200 A

数据手册 ---

制造商 Microsemi (美高森美) ST Microelectronics (意法半导体) IXYS Semiconductor

分类 TVS二极管TVS二极管TVS二极管

安装方式 Through Hole Through Hole Through Hole

引脚数 2 2 2

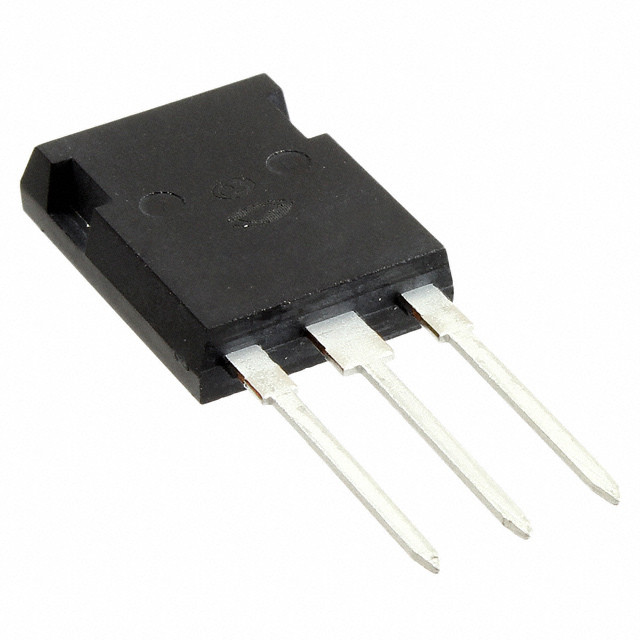

封装 TO-247-3 DO-247-2 TO-247-2

额定电压(DC) 1.00 kV 1.00 kV 1.00 kV

额定电流 15.0 A 30.0 A 30.0 A

电容 - 12.0 pF -

输出电流 ≤15.0 A ≤30.0 A ≤30.0 A

正向电压 3V @15A 2V @30A 2.4V @36A

极性 Standard Standard Standard

热阻 - 1.1 ℃/W -

反向恢复时间 235 ns 42 ns 50 ns

正向电流 15000 mA 20 A 30 A

最大正向浪涌电流（Ifsm） - 180 A 200 A

正向电压(Max) 3V @15A 1.3 V 2.4V @36A

正向电流(Max) 15 A 30 A 30 A

工作温度(Max) 175 ℃ 175 ℃ 150 ℃

工作温度(Min) -55 ℃ -65 ℃ -40 ℃

工作结温 - 175℃ (Max) -

工作结温(Max) - 175 ℃ -

耗散功率 - - 138 W

长度 - 15.75 mm 16.26 mm

宽度 - 5.15 mm 5.3 mm

高度 - 20.15 mm 21.46 mm

封装 TO-247-3 DO-247-2 TO-247-2

工作温度 - -65℃ ~ 175℃ -

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/12/17 2015/06/15

ECCN代码 - EAR99 -
