A3C-10P-2DSA、HIF3H-10P-2.54W、TMM-105-01-G-D对比区别
型号 A3C-10P-2DSA HIF3H-10P-2.54W TMM-105-01-G-D

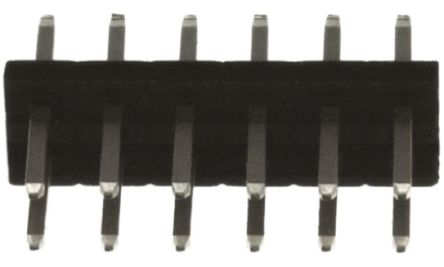

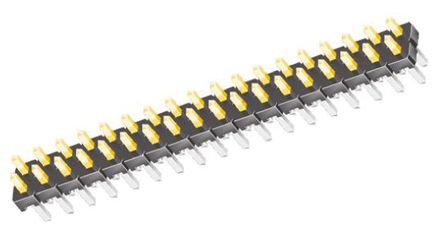

描述 Hirose 微型薄型印刷电路板管座是由聚酰亚胺材料制成的轻型高密度通孔管座，仅带引脚触点。 适用于各种连接器应用中的线对板连接，包括视频和通信设备、试验装置及很多其它应用。额定电流 1A 额定电压 200V 交流 工作温度范围：-55 至 +85°C ### 认可UL94V-0### 2.0mm 节距微型连接器，Hirose A3-A4 系列Hirose 微型管座和插座连接器系列，耐用、多用途且轻便，高密度的触点，外形小巧。 适用于各种连接器应用中的线对板连接，包括视频和通信设备、试验装置及很多其它应用。Hirose 2.54mm HIF3H 板对板印刷电路板引脚管座HIF3FH 系列 2.54mm 印刷电路板板对板有罩引脚管座连接器由黑色 UL94V-0 PBT 制成，带局部镀金触点。 这些 HIF3FH 系列印刷电路板板对板引脚管座提供直角或垂直印刷电路板安装，还提供绕接端接型号（库存号 896-1130）。这些 HIF3F 板对板印刷电路板管座的典型应用包括计算机、终端设备、电子设备和办公自动化设备。### Hirose 2.54mm HIF3 系列线对板和板对板连接器SAMTEC TMM-105-01-G-D 板至板连接, 双路, TMM系列, 10 触点, 针座, 2 mm, 通孔安装, 2 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Samtec (申泰电子)
分类 插针插针板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.00 mm - 2.00 mm
触点数 10 10 10
极性 Male Male Male
触点电镀 Gold Gold Gold
额定电流 1 A 3 A 3.2A/触头
排数 2 2 2
针脚数 10 10 10
拔插次数 - - 100
额定电流(Max) 1 A - 3.2A/触头
工作温度(Max) - - 125 ℃
工作温度(Min) - - -55 ℃
额定电压(Max) 200 VAC - 281 VAC
额定电压 200 V 300 VAC 500 VAC
绝缘电阻 >1000MΩ @500VDC 1000MΩ @500VDC -
接触电阻 <15mΩ @0.1A <15mΩ @100mA -
接触电阻(Max) 15 mΩ - -
长度 10 mm - 10 mm
宽度 4 mm - 3.94 mm
高度 4.4 mm - 4.7 mm
引脚间距 2.00 mm - 2.00 mm
外壳颜色 Black - Black
颜色 Black Black Black
触点材质 Brass Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 85℃ - -55℃ ~ 125℃
外壳材质 Plastic - Plastic
产品生命周期 Obsolete Active Active
包装方式 Bulk - Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 2015/12/17 - 2015/06/15
