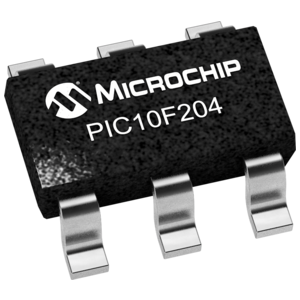

PIC10F204-E/OT、PIC10F204T-E/OT、PIC10F204T-I/OT对比区别
型号 PIC10F204-E/OT PIC10F204T-E/OT PIC10F204T-I/OT
描述 6引脚8位闪存微控制器 6-Pin, 8-Bit Flash Microcontrollers6引脚8位闪存微控制器 6-Pin, 8-Bit Flash MicrocontrollersPIC10F2xx 8 位基线 PIC® 微控制器**PIC10F2xx** 是引进的第一个 PIC10F 系列，且基于 Microchip 的原始基线机构。 它可提供高达 5 MIP、无中断、多达 0.75KB 程序存储器和多达 24 字节的数据存储器。 板上 RC 振荡器的所有 PIC10F2xx MCU 功能的精确度为 ±1%，某些变体包括比较器、8 位 ADC 和 mTouch™ 输入通道。 8 引脚 PDIP，其对开发非常有用，还提供 2x3 DFN 封装。 支持通过使用 ICD 接口管座 AC162059 (RS 623-1020) 进行调试。### PIC10F 微控制器PIC10F 微控制器 (MCU) 是 Microchip 扩展系列 8 位 MCU 的最少引脚数变体。 这些超低成本设备可使工程社区在传统缺乏类似设备的应用中使用 MCU。 6 引脚 SOT23 封装是主要考虑成本、空间和功能时的理想选择。
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6
封装 SOT-23 SOT-23-6 SOT-23-6
电源电压(DC) - 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
时钟频率 - 4.00MHz (max) 4 MHz
RAM大小 - 16 B 16 B
位数 - 8 8
FLASH内存容量 - 384 b 0.375 KB
I/O引脚数 - 4 4
存取时间 - 4.00 µs 4.00 µs
内核架构 - PIC PIC
工作温度(Max) - 125 ℃ 85 ℃
工作温度(Min) - -40 ℃ -40 ℃
耗散功率(Max) - 800 mW 800 mW
频率 - - 4 MHz
工作电压 - - 2V ~ 5.5V
输出接口数 - - 3
针脚数 - - 6
耗散功率 - - 800 mW
模数转换数(ADC) - - 0
输入/输出数 - - 4 Input
输入数 - - 4
电源电压 - - 2V ~ 5.5V
电源电压(Max) - - 5.5 V
电源电压(Min) - - 2 V
封装 SOT-23 SOT-23-6 SOT-23-6
长度 - - 3.1 mm
宽度 - - 1.8 mm
高度 - - 1.3 mm
工作温度 - -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Bag Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 - Contains Lead Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 - - EAR99
HTS代码 - - 8542310001
