ELJ-DA820JF、IMC1210EB820J、1210R-823J对比区别

高亮显示差异参数

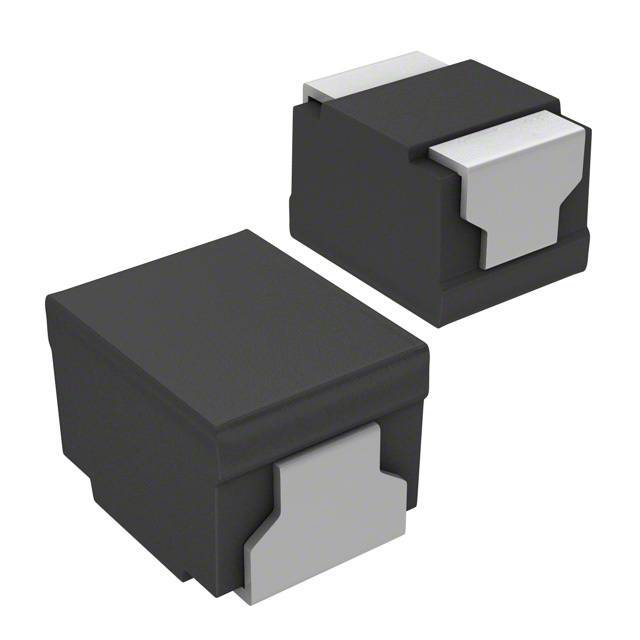

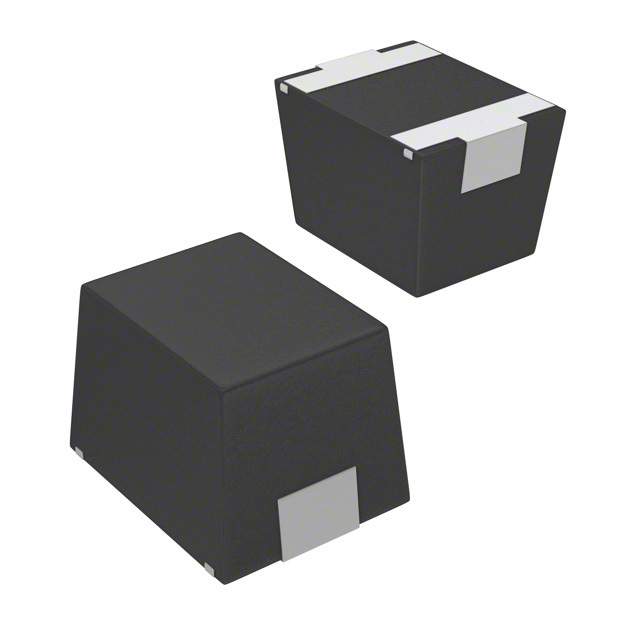

型号 ELJ-DA820JF IMC1210EB820J 1210R-823J

描述 FIXED IND 82uH 80mA 10Ω SMDInd Chip Molded Wirewound 82uH 5% 2.52MHz 30Q-Factor Powdered Iron 79mA 1210 BulkInductor; RF; Ind 82uH; Tol 5%; Cur 136mA; SMT; Case 1210; DCR 10Ω; SRF 9MHz

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) API Delevan

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 3225 3225 3225

封装 1210 1210 1210

引脚数 2 - -

额定电流 80 mA 79 mA 136 mA

容差 ±5 % ±5 % ±5 %

电感 82 μH 82 µH 82 μH

自谐频率 7 MHz 10 MHz 9 MHz

Q值 19.0 - 30.0

屏蔽 - - No

测试频率 2.52 MHz 2.52 MHz 2.5 MHz

电阻(DC） ≤10 Ω ≤12 Ω ≤10 Ω

工作温度(Max) - - 125 ℃

工作温度(Min) - - 55 ℃

电阻(DC Max) - 15 mΩ 10 Ω

共振频率 7.00 MHz - -

长度 3.2 mm 3.2 mm 3.51 mm

宽度 2.5 mm 2.5 mm 2.67 mm

高度 - - 2.57 mm

封装(公制) 3225 3225 3225

封装 1210 1210 1210

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Bulk Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -
