XF2L-3035-1A、FH19SC-30S-0.5SH(05)、10051922-3010ELF对比区别

高亮显示差异参数

型号 XF2L-3035-1A FH19SC-30S-0.5SH(05) 10051922-3010ELF

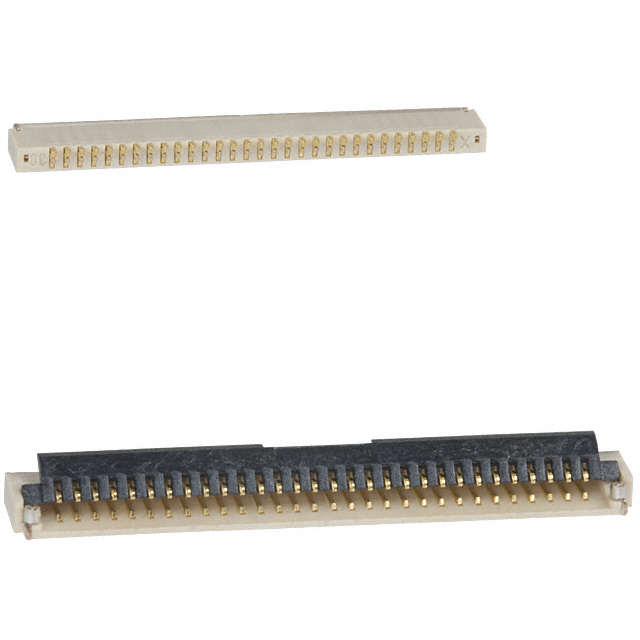

描述 OMRON ELECTRONIC COMPONENTS  XF2L-3035-1A  连接器, FFC/ FPC板, XF系列, 30 触点, 插座, 0.5 mm, 表面安装　, 底部HIROSE(HRS)  FH19SC-30S-0.5SH(05)  连接器, FFC/ FPC板, FH19系列, 30 触点, 插座, 0.5 mm, 表面安装　, 底部AMPHENOL FCI  10051922-3010ELF  连接器, FFC/FPC, 30路, 1排, 0.5MM

数据手册 ---

制造商 Omron (欧姆龙) Hirose Electric (广濑) FCI Electronics (法马通)

分类 连接器连接器连接器

安装方式 Surface Mount Surface Mount Surface Mount

封装 SMD - -

引脚间距 500 µm 500 µm 500 µm

触点数 30 30 30

极性 Female Female Female

触点电镀 Gold Gold Gold

额定电压(DC) 50.0 V - -

额定电压(AC) 50.0 V - -

额定电流 0.5 A 500 mA 500 mA

绝缘电阻 100 MΩ >500MΩ @100VDC 100 MΩ

排数 1 1 1

针脚数 30 30 30

接触电阻 30.0 mΩ <100mΩ @1mA -

拔插次数 20 20 -

额定电流(Max) 0.5 A 0.5 A 0.5A/触头

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -30 ℃ -55 ℃ 55 ℃

额定电压 50 V 50 V 50 V

接触电阻(Max) 30 mΩ 100 mΩ 30 mΩ

额定电压(Max) - 50 VAC -

长度 19.9 mm 17 mm 17.5 mm

宽度 3.45 mm 3 mm 3.4 mm

高度 1.2 mm 0.93 mm 1.3 mm

封装 SMD - -

引脚间距 500 µm 500 µm 500 µm

外壳颜色 Natural Beige Natural

触点材质 Copper Alloy Phosphor Bronze Copper Alloy

工作温度 -30℃ ~ 85℃ -55℃ ~ 85℃ -55℃ ~ 85℃

颜色 - Beige -

外壳材质 - Plastic -

产品生命周期 Not Recommended for New Design Obsolete Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - - 2015/06/15

ECCN代码 EAR99 EAR99 EAR99

HTS代码 8536694040 - -
