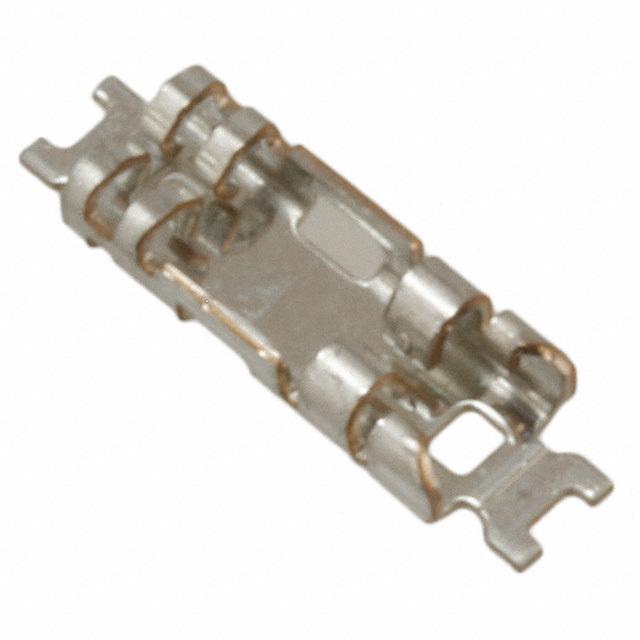

DF59S-1S-V(21)、DF59S-1S-V(24)对比区别
型号 DF59S-1S-V(21) DF59S-1S-V(24)
描述 DF59S 系列 板对板 扣接 单极 薄型 插座 连接器Hirose DF59S LED 照明单极连接器系统Hirose DF59S LED 照明单极连接器是细长薄型系统，高度为 1.8mm，宽度为 2.7mm，长度为 21.6mm。 DF59S LED 照明单极连接器的设计在印刷电路板之间提供无应力接触，可在 X 和 Y 方向浮动 ∓0.5mm，在 Z 方向浮动 ∓0.2mm。 DF59S LED 照明单极连接器系统具有 3A 大电流能力。 三部件共面板对板单极 DF59S 系统包括： 792-2828 接合浮动插头 792-2821 公共印刷电路板插座 ### Hirose DF59S 系列Hirose DF59S 三轴浮动系列单极连接器进行了优化，适合与高密度通用 LED 模块一起使用。 DF59S 连接器包括安装在共面印刷电路板上的公共表面安装插座管座，通过板对板接头浮动插头接合在一起。
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 插头插座插座
安装方式 - Surface Mount
引脚数 - 1
触点数 - 1
额定电流 - 3 A
排数 - 1
针脚数 1 1
额定电流(Max) - 3 A
额定电压 - 350 V
宽度 2.7 mm 2.7 mm
高度 - 1 mm
外壳颜色 - Natural
触点材质 Phosphor Bronze Phosphor Bronze
工作温度 -35℃ ~ 105℃ -35℃ ~ 105℃
产品生命周期 Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
